بانک خازنی در پست برق

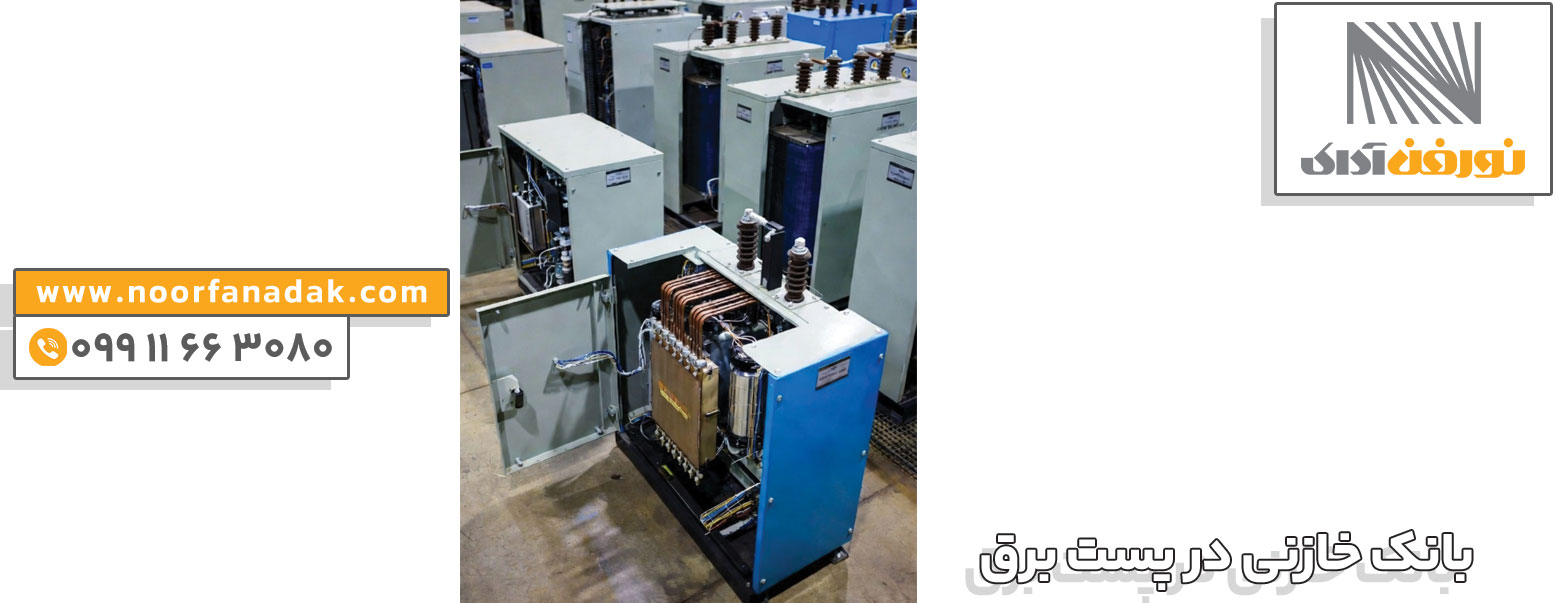

بانک خازنی در پست برق

 بانک خازنی فشار ضعیف و متوسط

بانک خازنی مجموعه‌ای سازمان‌یافته از خازن‌های قدرت است که به صورت موازی (و گاهی ترکیبی) در شبکه نصب می‌شود تا توان راکتیو مورد نیاز بارهای القایی (موتورهای الکتریکی، ترانسفورماتورها، کوره‌های القایی، دستگاه‌های جوش، اینورترها، درایوها و …) را تأمین کند. وقتی ضریب توان پایین است، جریان عبوری از خطوط و ترانسفورماتور بیشتر از حد لازم می‌شود؛ این جریان اضافی هیچ کار مفیدی انجام نمی‌دهد اما باعث تلفات اهمی (I²R)، حرارت، افت ولتاژ و در نهایت جریمه می‌گردد.
در پست‌های برق (چه پست‌های ۲۰/۰.۴ کیلوولت توزیع و چه پست‌های MV/MV صنعتی)، نصب بانک خازنی معمولاً در یکی از نقاط زیر انجام می‌شود:

1. سمت MV ترانس اصلی (جبران مرکزی)
2. سمت LV ترانس (جبران گروهی)
3. نزدیک بارهای بزرگ القایی (جبران محلی)

هر کدام از این روش‌ها مزایا و محدودیت‌های خاص خود را دارد و انتخاب صحیح آن‌ها نیازمند مطالعه دقیق بار و پروفایل مصرف است.

بانک خازنی فشار قوی پست های برق

نحوه محاسبه و انتخاب ظرفیت بانک خازنی

انتخاب ظرفیت دقیق، مهم‌ترین مرحله طراحی است. فرمول پایه‌ای محاسبه توان راکتیو جبرانی (Qc) به شکل زیر است:
Qc (kvar) = P (kW) × (tan φ₁ – tan φ₂)
P → توان فعال واقعی مصرفی (میانگین یا حداکثر)
φ₁ → زاویه فاز قبل از جبران (ضریب توان فعلی)
φ₂ → زاویه فاز هدف (معمولاً cos φ = ۰.۹۵ تا ۰.۹۸)
اما در عمل، به دلیل وجود هارمونیک، تغییرات فصلی، پیک‌های لحظه‌ای و بارهای غیرخطی، محاسبه تئوری به تنهایی کافی نیست. بهترین روش، استفاده از آنالیزور کیفیت توان (Power Quality Analyzer) برای ثبت داده‌ها طی حداقل یک هفته کاری کامل است. شرکت نور فن آداک در پروژه‌های خود معمولاً این مرحله را به صورت رایگان یا با هزینه بسیار کم برای مشتری انجام می‌دهد تا انتخاب نهایی کاملاً بر اساس واقعیت شبکه باشد.

عوامل کلیدی مؤثر بر قیمت بانک خازنی در بازار ایران

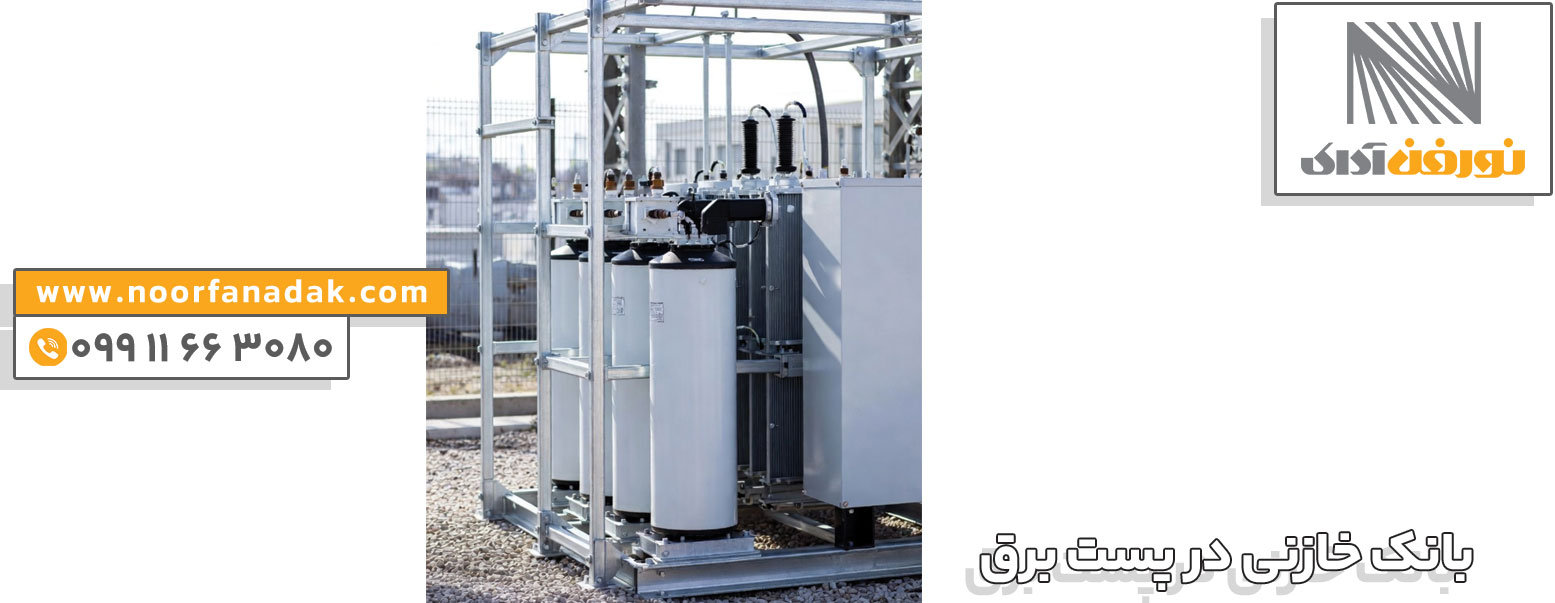

قیمت بانک خازنی در پست برق

قیمت نهایی یک بانک خازنی می‌تواند از حدود ۴۰ میلیون تومان تا بیش از یک میلیارد تومان متغیر باشد. عوامل اصلی تعیین‌کننده قیمت عبارتند از:
1- ظرفیت کل (kvar): مستقیماً با قیمت رابطه دارد
2- سطح ولتاژ: LV (۴۰۰ ولت) ارزان‌ترین → MV (۲۰/۶.۳/۱۰/۳۳ کیلوولت) گران‌تر
3- نوع خازن:
MPP خودترمیم (Metallized Polypropylene Film) → استاندارد طلایی فعلی
Dry type (بدون روغن) → ایمنی بالاتر، قیمت بیشتر
Oil type→ ارزان‌تر اما منسوخ و پرریسک
4- نوع سوئیچینگ:
ثابت → ارزان‌ترین
کنتاکتوری اتوماتیک → رایج‌ترین
تایرستوری (بدون قوس و سوئیچینگ میلی‌ثانیه‌ای) → گران‌ترین اما بهترین برای بار دینامیک

5- وجود راکتور محدودکننده هارمونیک (Detuned Reactor): ۷٪ یا ۱۴٪ – در شبکه‌های آلوده الزامی است
6- فیلتر هارمونیک (پسیو یا فعال) → تا ۱۰۰٪ افزایش قیمت
7- درجه حفاظت تابلو (IP54–IP55–IP65)، نوع ساخت (Indoor/Outdoor)، ضد انفجار
8- برند و کیفیت قطعات جانبی (کنترلر، کنتاکتور خازنی، فیوز HRC/NH، CT/PT، رله حفاظتی)
9- خدمات کامل (طراحی + ساخت + حمل + نصب + تست + آموزش + گارانتی ۱۸–۳۶ ماهه)

قیمت بانک خازنی در سال  ۱۴۰۴–۱۴۰۵

بانک ثابت ۱۰۰–۱۵۰ kvar LV → ۴۵–۹۰ میلیون تومان
بانک اتوماتیک ۲۰۰–۳۰۰ kvar LV با کنترلر ۱۲–۱۶ پله → ۱۴۰–۲۸۰ میلیون تومان
بانک اتوماتیک ۴۰۰–۶۰۰ kvar MV با راکتور و فیلتر → ۵۵۰–۱,۲۰۰ میلیون تومان

مزایا و معایب بانک خازنی در پست برق (مقایسه با مدل‌های معمولی بازاری)

مزایا بانک خازنی  نورفن آداک

• بازگشت سرمایه ۸–۲۴ ماهه
• کاهش ۲۰–۵۰٪ هزینه برق
• آزادسازی ۱۵–۳۵٪ ظرفیت ترانس بدون سرمایه‌گذاری جدید
• کاهش جریان → کاهش سایز کابل در پروژه‌های آتی
• کاهش حرارت → افزایش عمر ترانس تا ۳۰–۵۰٪
• بهبود کیفیت ولتاژ و کاهش فلکر
• کاهش تلفات شبکه و کمک به پایداری کلی سیستم

معایب بانک خازنی (اگر طراحی و اجرا ضعیف باشد):

 رزونانس هارمونیکی → آسیب خازن و حتی آتش‌سوزی
 اضافه‌ولتاژ گذرا هنگام سوئیچینگ
 اضافه‌جبران در ساعات کم‌باری → افزایش ولتاژ
 نیاز به سرویس دوره‌ای (تست ظرفیت، تمیزکاری، چک اتصالات)


مقایسه با بانک‌های معمولی و ارزان‌قیمت بازاری:

بانکهای خازنی معمولی قیمت آنها ۲۵–۴۵٪ پایین‌تر است و فاقد راکتور detuned در اکثر موارد میباشد. آنها کنترلرهای ساده و کم‌دقتی دارند و در اناه از خازن‌های بدون خودترمیمی یا کیفیت پایین استفاده شده. عموما عمر مفید کوتاه‌تر (۳–۷ سال در مقابل ۱۰–۲۰ سال) دارند لذا ریسک بسیار بالاتر خرابی و اختلال در شبکه بهمراه دارند.

انواع بانک خازنی از نظر فنی و کاربرد در پست برق

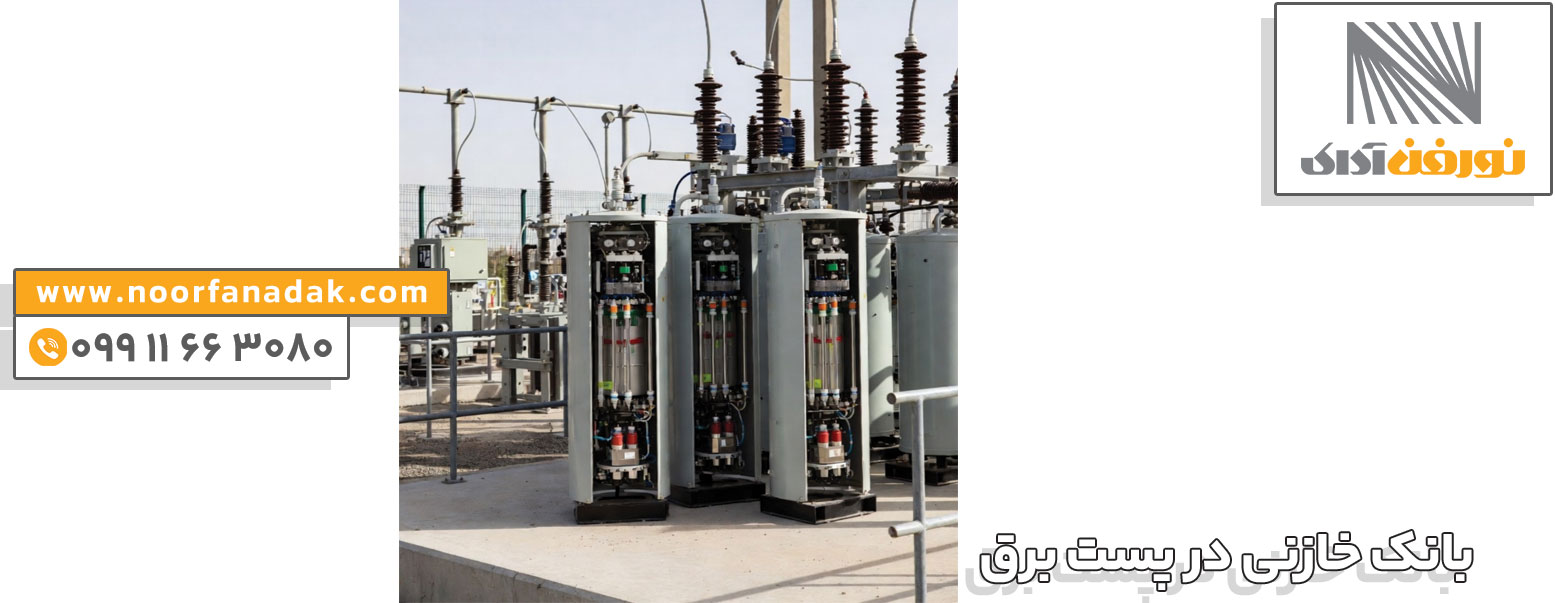

انواع بانک خازنی در پست برق

نوع بانک سرعت جبران مناسب برای مزایا اصلی معایب اصلی قیمت نسبی
ثابت (Fixed) – بار ثابت دائمی ارزان، ساده عدم انعطاف ★☆☆☆☆
اتوماتیک کنتاکتوری ۵–۲۰ ثانیه اکثر پست‌های صنعتی و توزیع انعطاف‌پذیر، قیمت مناسب تأخیر سوئیچینگ، عمر کنتاکتور محدود ★★☆☆☆
تایرستوری (Thyristor) <۲۰ میلی‌ثانیه بارهای دینامیک سریع (جوش، آسانسور، تست موتور) سوئیچینگ نرم، عمر بالا گران، پیچیدگی بیشتر ★★★★☆
هیبریدی ترکیبی شبکه‌های ترکیبی ثابت/متغیر بهترین تعادل قیمت و عملکرد طراحی پیچیده ★★★☆☆
با فیلتر فعال (AHF) بسیار سریع شبکه‌های بسیار آلوده هارمونیک بهترین کیفیت توان ممکن بسیار گران ★★★★★

نکات کاربردی و تجربی مهم برای مدیران پست برق

• همیشه ضریب ایمنی ۱.۲ تا ۱.۳ برای ظرفیت در نظر بگیرید
• در شبکه با THDi > ۸–۱۰٪، راکتور ۷٪ الزامی است
• زمان تخلیه خازن باید کمتر از ۱ دقیقه به زیر ۵۰ ولت برسد
• کنترلر باید قابلیت تنظیم C/k، زمان تأخیر، حذف پله معیوب و لاگ‌گیری داشته باشد
• در محیط‌های گردوغبار شدید یا نزدیک دریا، حداقل IP55 + فیلتر هوا توصیه می‌شود
• پس از نصب، حداقل ۴۸ ساعت مانیتورینگ PQ انجام دهید تا از عدم رزونانس اطمینان حاصل شود

نتیجه‌گیری نهایی
بانک خازنی در پست برق هیچگاه یک گزینه اختیاری نیست نبوده؛ بلکه یکی از هوشمندانه‌ترین، سریع‌الاثرترین و اقتصادی‌ترین اقدامات بلامنازع یک پست برای بهینه‌سازی انرژی پستهای برق دنیا مخصوصا در شرایط فعلی ایران است. با انتخاب درست ظرفیت بانک خازنی در پست برق ، نوع، کیفیت قطعات و مهم‌تر از همه مجری حرفه‌ای، ضمن حفاظت از شبکه و پست می‌توان در کمتر از دو سال سرمایه را برگرداند و سپس سال‌ها سود خالص انرژی دریافت کرد.
شرکت نور فن آداک با سال‌ها تجربه در طراحی، ساخت و اجرای بانک‌های خازنی فشار ضعیف و متوسط، با تکیه بر استانداردهای IEC 60831, IEC 61921, IEC 61439 و استفاده از خازن‌های MPP خودترمیم، کنترلرهای پیشرفته، راکتورهای detuned و تیم اجرایی متخصص، آماده ارائه راهکارهای سفارشی و پایدار برای پست‌های برق شما است.
اگر به دنبال کاهش واقعی هزینه برق، افزایش ظرفیت شبکه و آرامش خاطر طولانی‌مدت هستید، تماس با شماره 09911663080 کارشناسان نور فن آداک می‌تواند اولین و مهم‌ترین گام باشد.
