امروزه یکی از عوامل تامیین کننده دغدغه های هر مجموعه صنعتی یا مسکونی، پایداری جریان برق و امنیت زیرساختهای آن است. اما سوال اینجاست: چگونه میتوان در برابر نوسانات ناگهانی ولتاژ و صاعقههای ویرانگر، سدی نفوذناپذیر ساخت؟ پاسخ در یک عبارت کلیدی نهفته است: اجرای سیستم ارتینگ این متد که امروزه به عنوان استاندارد طلایی در پروژههای پیشرفته شناخته میشود، تفاوت میان یک سیستم پایدار و یک فاجعه مالی را رقم میزند. شرکت نور فن آداک با سالها تجربه درخشان و اجرای انواع پروژه موفق، نه تنها یک مجری، بلکه یک مشاور امنیت الکتریکی است که فرآیند اجرای چاه ارت میلهای را از یک فعالیت ساختمانی ساده به یک فرآیند مهندسی دقیق شده تبدیل کرده است.
در ادامه برای اطلاعات بیشتر و اجرای چاه ارت میله ای با شماره زیر تماس بگیرید.
چرا نور فن آداک در اجرای چاه ارت میلهای موفق است؟
وقتی صحبت از انتخاب مجری به میان میآید، “اعتماد” و “تخصص” و “تجربه” حرف اول را میزنند. شرکت نور فن آداک با بهرهگیری از دپارتمان تخصصی ارتینگ و صاعقهگیر، استانداردهایی را تدوین کرده که فراتر از آییننامههای داخلی است. در حالی که بسیاری از پیمانکاران سنتی هنوز درگیر روشهای آزمون و خطا هستند، نور فن آداک با استفاده از دستگاههای ارتسنج مدل کلمپی و سهسیمه کالیبره شده و آنالیز لایههای خاک با متد “ونر”، دقیقترین نقطه را برای اجرای چاه ارت میلهای شناسایی میکند. این دقت در اجرا باعث میشود که مقاومت نهایی چاه، حتی در فصول خشک سال، کمترین نوسان را داشته باشد.
تفکر مهندسی در برابر شیوههای بازاری
در بازار سنتی، اغلب از لولههای گالوانیزه یا صفحات مسی بیکیفیت استفاده میشود که در کمتر از ۵ سال اکسید شده و عملاً سیستم ارت را از مدار خارج میکنند. اما در پروتکلهای اجرایی نور فن آداک، اجرای چاه ارت میلهای صرفاً با الکترودهای فولادی با روکش ضخیم مس (High-Grade Copper Bonded) و اضافه نمودن سازه حلقوی کابل مسی مطابق تصویر ذیل انجام میشود. این میلهها با تکنولوژی اتمیزه تولید شدهاند تا در هنگام کوبش در زمینهای سخت، روکش مسی آنها جدا نشود؛ نکتهای ظریف که تنها یک مجری درجه یک مانند نور فن آداک به آن پایبند است.

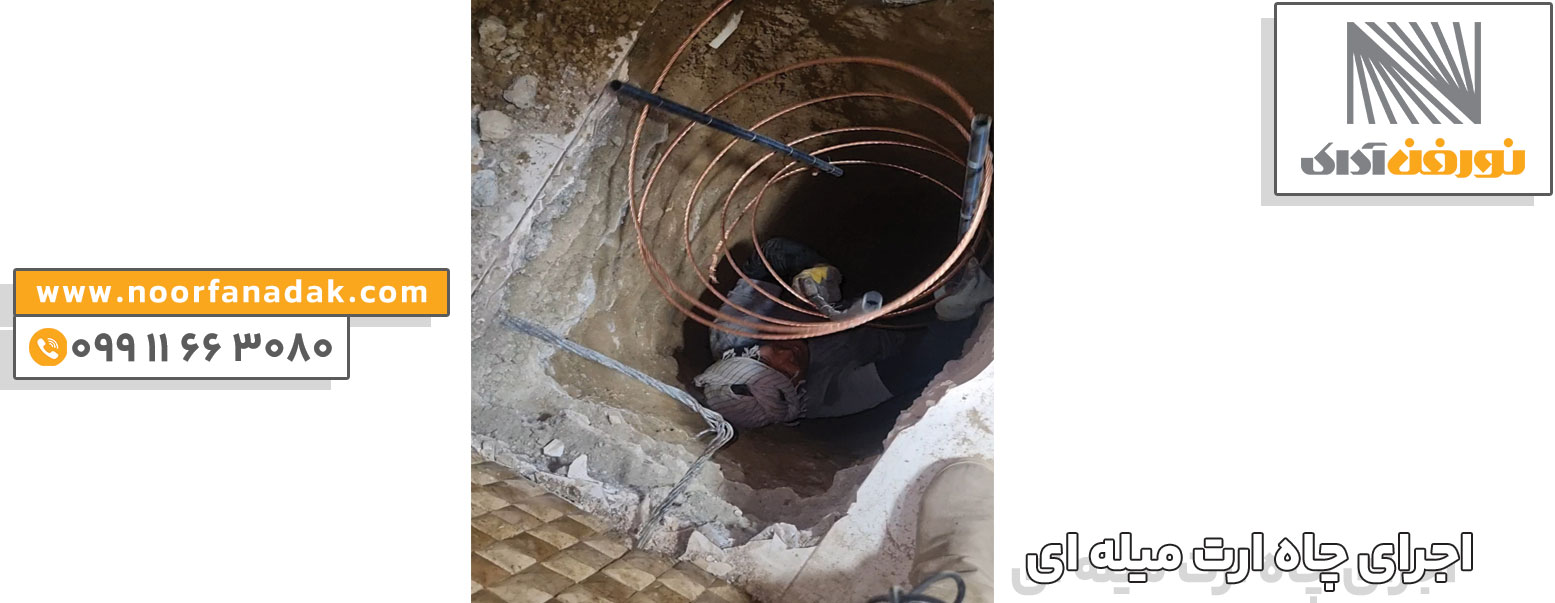

اجرای چاه ارت میله ای
تصویر سازه کابل حلقوی واسط بین میله راد کوبیده شده در عمق سه کتری چاه کف زمین و انتقال سر کابل ارت به سطح چاهک
بررسی عملکرد سیستم ارتینگ در اجرای چاه ارت میله ای
اجرای چاه ارت میلهای شامل یک زنجیره از محاسبات ریاضی و فیزیکی است. برخلاف چاههای ارت معمولی که بر اساس حفر یک گودال عمیق و پر کردن آن با زغال و نمک است، در روش میلهای (Rodding)، تمرکز بر “عمق نفوذ عمودی” است.
مراحل کلیدی در اجرای چاه ارت میله ای
آنالیز مقاومت مخصوص خاک (Soil Resistivity Test): پیش از هر کلنگی، تیم مهندسی ما میزان رسانایی زمین را در اعماق مختلف میسنجد.
انتخاب آرایه مناسب: بسته به فضای پروژه، ممکن است اجرای چاه ارت میلهای به صورت تکراد، موازی، یا به صورت شبکهای (Grid) طراحی شود.
تزریق مواد کاهنده نانو (LOM): ما از ترکیبات پیشرفته بنتونیت اکتیو و گرافیت استفاده میکنیم که خاصیت جذب رطوبت بالایی دارند و برخلاف نمک، باعث خوردگی میله نمیشوند.
جوش احتراقی (Cadweld): در تمامی اتصالات، از جوش انفجاری استفاده میشود تا اتصال مولکولی بین سیم مسی و میله برقرار گردد. این کار باعث میشود مقاومت تماسی در محل اتصال به صفر برسد.
نکته طلایی: شرکت نور فن آداک تضمین میکند که در اجرای چاه ارت میلهای، طول عمر مفید سیستم بیش از ۳۰ سال باشد، چیزی که در روشهای بازاری و سنتی عملاً غیرممکن است.
مقایسه سیستم میلهای با چاه ارت صفحهای سنتی
بسیاری از کارفرمایان هنوز بین انتخاب چاه ارت معمولی و اجرای چاه ارت میلهای تردید دارند. بیایید با دیدگاه کارشناسی این دو را مقایسه کنیم:
مزایای اجرای چاه ارت میلهای (روش مدرن):
هزینه کمتر در درازمدت: حذف حفاریهای عمیق ۶ تا ۱۰ متری، هزینههای نیروی انسانی و ماشینآلات را به شدت کاهش میدهد.
اشغال فضای حداقلی: این روش برای پروژههای شهری و آپارتمانهایی که فضای حیاط یا پارکینگ محدودی دارند، فرشته نجات است.
پایداری الکتریکی: به دلیل دسترسی به لایههای عمیقتر و مرطوب زمین، مقاومت چاه در تابستان و زمستان ثابت میماند.
قابلیت تست دورهای آسان: با نصب حوضچه ارت (Test Box) استاندارد توسط نور فن آداک، تست دورهای مقاومت به سادگی امکانپذیر است. با این کار بجای پوشاندن و مخفی نمودن کابلها زیر شن و سیمان و … درب چاهک قابل برداشتن و گذاردن بوده و دسترسی به کابلهای ارت امکان پذیر میباشد.

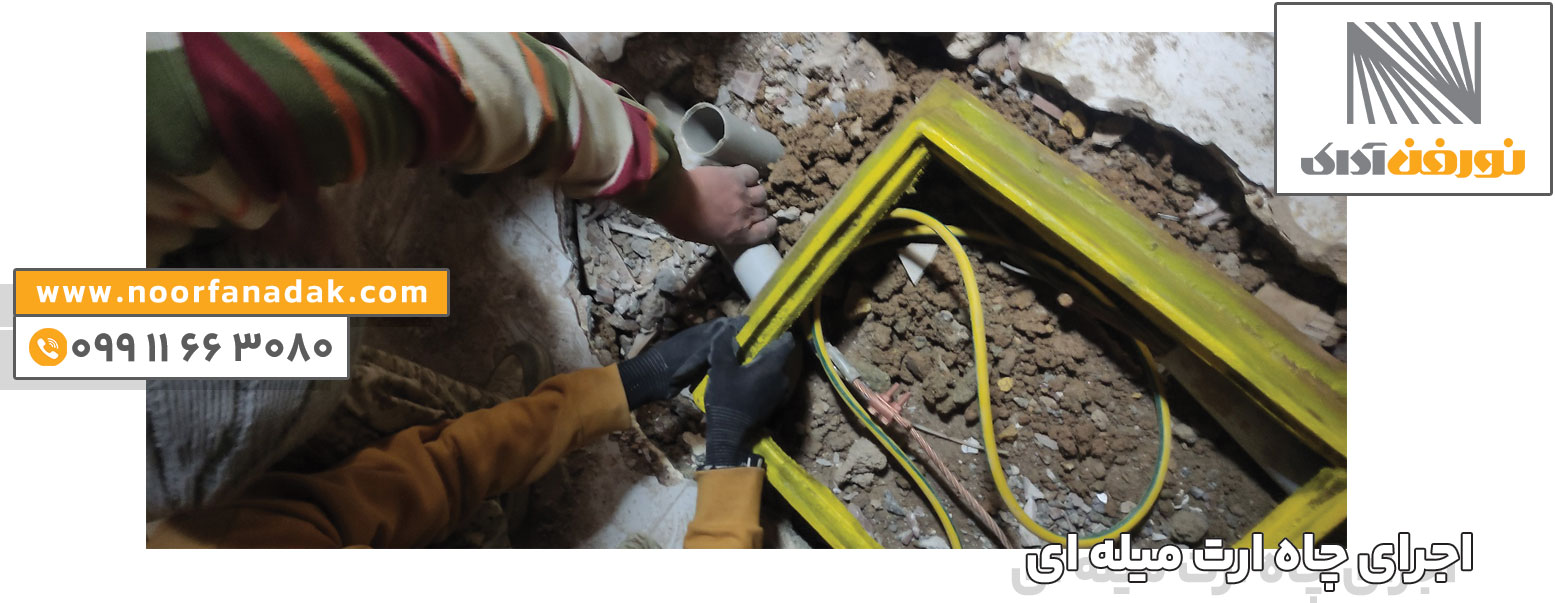

اجری چاه ارت
تصویر گذراندن کابل و سیمهای ارت از داخل لوله جهت حفاظت و استفاده های بعدی و نصب چاهک ارت برای دسترسی به کابل ها و اندازه کیری های بعدی
معایب و چالشها (و راهکارهای ما):
تنها عیب این روش، سختی کوبش در زمینهای کاملاً سنگی است. اما نور فن آداک با بهرهگیری از چکشهای هیدرولیکی پیشرفته و در صورت لزوم، حفر گودالهای باریک با دستگاههای روتاری، این مانع را نیز از پیش پای کارفرمایان برداشته است.
- چاه ارت معمولی (سنتی) اجرای چاه ارت میلهای (مدرن) ویژگی
- پایین (۳ تا ۵ روز) بسیار بالا (کمتر از یک روز) سرعت اجرا
- زیاد (حفر چاه عمیق) کم (حفاری سطحی یا کوبشی) هزینه حفاری
- متوسط (نیاز به شارژ سالانه نمک) عالی در صورت استفاده از مواد کاهنده پایداری مقاومت
- زیاد بسیار کم فضای اشغال شده
- خوردگی سریع صفحات و اتصالات محدودیت در خاکهای بسیار سنگی عیب اصلی
عوامل موثر بر قیمت اجرای چاه ارت میلهای
قیمتگذاری در پروژههای ارتینگ تابعی از چند متغیر کلیدی است که نور فن آداک با شفافیت کامل آنها را مدیریت میکند:
تعداد میلههای مورد نیاز: بر اساس متراژ بنا و حساسیت تجهیزات (مثلاً اتاق سرور یا دستگاههای MRI).
خلوص مس و ضخامت روکش: میلههای تقلبی بازار ارزان هستند اما کارایی ندارند؛ ما فقط از استانداردهای تایید شده استفاده میکنیم.
استفاده سازه حلقوی کابل مسی: این سازه واسط بین میله راد کوبیده شده و طی فاصله 3 تا 5 متری عمق چاه تا رسیدن به سطح چاهک میباشد. با این کار سطح درگیر کابل مسی را با خاک 2 برابر شده و اهم کارت کاهش می یابد.
متراژ کابلکشی و شینه مسی: فاصله چاه تا تابلوی اصلی برق.
نوع مواد کاهنده: استفاده از مواد کاهنده با مقاومت بسیار پایین که دارای تاییدیه از پژوهشگاه نیرو باشند.
اجرای چاه ارت میلهای توسط شرکت ما، با وجود کیفیت متریال بالاتر، به دلیل بهینهسازی در فرآیند اجرا، از نظر اقتصادی کاملاً رقابتی و به صرفه است.
نتیجه یک عملکرد خوب
اگر سیستم ارت بخوبی اجرا شود نتیجه ان که رسیدن به پایین ترین سطح اهم (زیر 2 اهم عالی است) خواهد بود.
تصویر ذیل تنها یکی از 16 اهم اندازه گیری انجام شده برای پست بانک ایران شعبه محتشم کاشانی اصفهان را نشان میدهد.

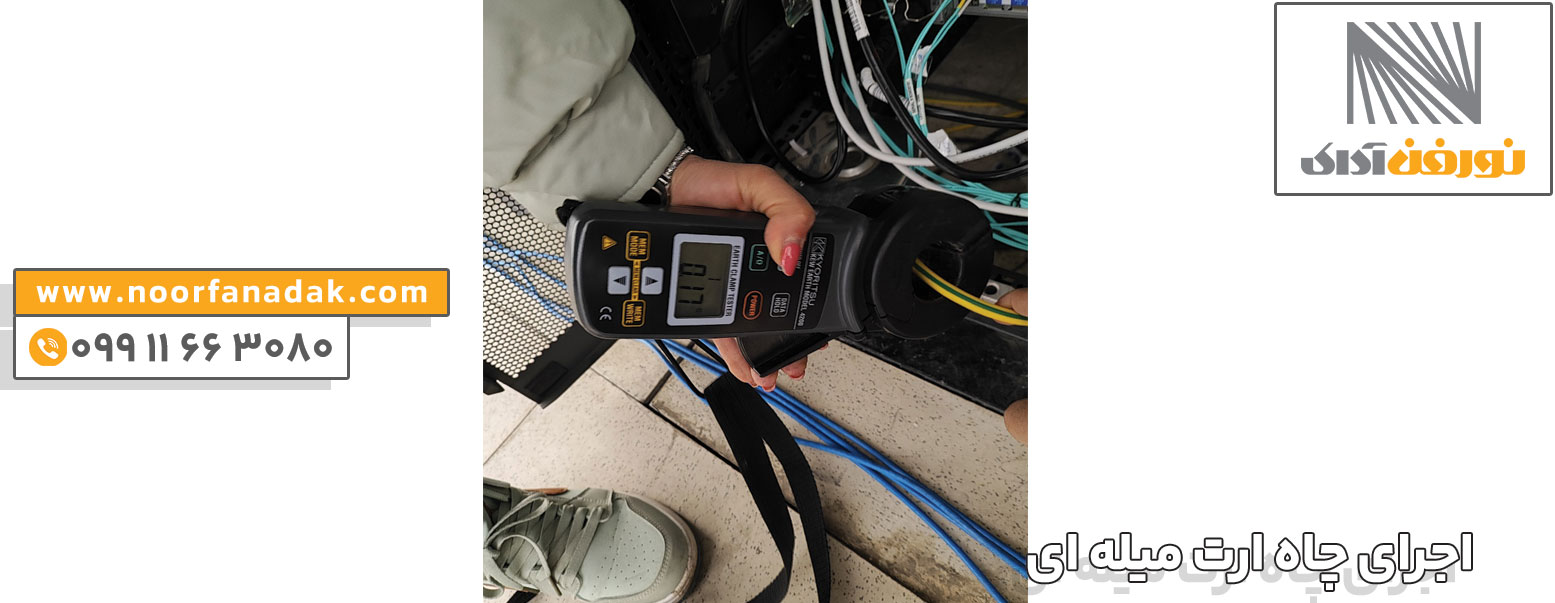

تست اهم در اجرای چاه ارت میله ای
تست اهم از سر رک ها با عدد استثنایی 17/0 اهم
آخرین تکنولوژیهای روز دنیا در سال ۲۰۲۶: فراتر از مرزها
در سال ۲۰۲۶، دنیای ارتینگ به سمت سیستمهای “هوشمند و خودتنظیم” حرکت کرده است. یافتههای اخیر در انجمنهای علمی بینالمللی مانند IEC 62305 نشان میدهد که استفاده از مواد نانو-کامپوزیت در اطراف الکترودها، سرعت تخلیه بارهای الکتریکی را تا ۴۰٪ افزایش میدهد.
نوآوریهایی که نور فن آداک به ایران آورده است:
الکترودهای فعال شیمیایی (Chemical Ground Rods): این میلهها دارای منافذی هستند که به تدریج مواد معدنی رسانا را به خاک اطراف تراوش میدهند تا مقاومت زمین همواره در سطح ایدهآل بماند.
سنجش آنلاین ارت: نصب سنسورهایی در محل اجرای چاه ارت میلهای که به صورت لحظهای مقاومت را به گوشی همراه مدیر تاسیسات ارسال میکند. این یعنی خداحافظی با تستهای دستی و قدیمی!
پوششهای گرافنی: استفاده از گرافن در محلولهای کاهنده برای افزایش سطح تماس موثر الکترود با خاک.

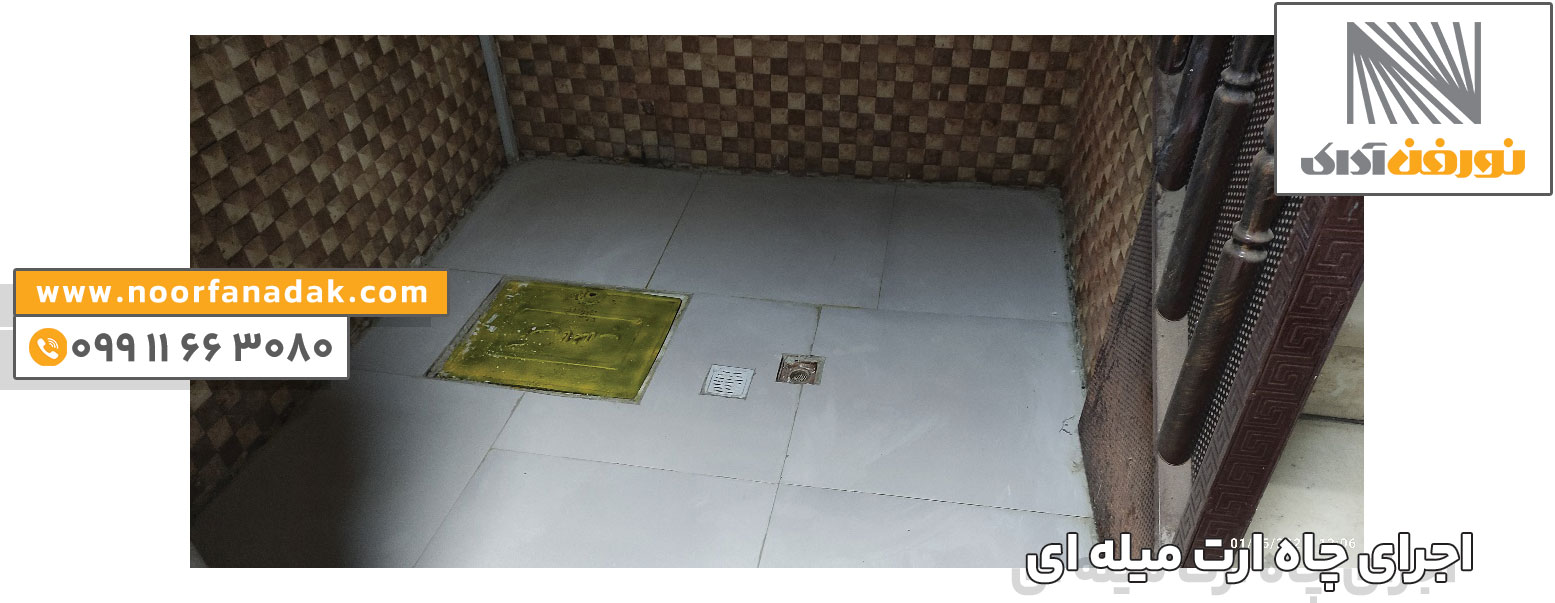

مجری سیستم ارتینگ
تحویل نهایی پروژه ارت پست بانک ایران شعبه مرکزی با نهایت دقت و کیفیت
نتیجهگیری نهایی:
ایمنی اتفاقی نیست، انتخابی است
در پایان، باید گفت که سیستم زمین (Earthing) بیمهنامه تجهیزات و جان افراد در هر مجموعهای است. سپردن اجرای چاه ارت میلهای به افراد غیرمتخصص یا استفاده از شیوههای منسوخ بازاری، چیزی جز هدر رفت سرمایه و ایجاد خطر نخواهد بود. شرکت نور فن آداک با تکیه بر دانش فنی روز، تجهیزات مدرن و تعهد به استانداردهای بینالمللی، تضمین میکند که سیستم ارتینگ شما، بواسطه اجرای چاه ارت میلهای قدرتمندترین سد دفاعی در برابر حوادث الکتریکی باشد. ما نه تنها میله ارت میکوبیم، بلکه پایداری و آرامش خاطر را در لایههای زمین برای شما به یادگار میگذاریم.
انتخاب نور فن آداک برای اجرای چاه ارت میله ای، یعنی انتخاب کیفیت، دقت و طول عمر. برای پروژههای بزرگ صنعتی یا ساختمانهای حساس خود، به کمتر از “بهترین” راضی نشوید.
آیا پروژه شما در منطقهای با خاک سخت قرار دارد؟ یا نیاز به تاییدیه نظام مهندسی برای پایان کار دارید؟ همین حالا با کارشناسان نور فن آداک تماس بگیرید تا نقشه بهینه و برآورد هزینه اختصاصی پروژه شما را طراحی کنیم.
