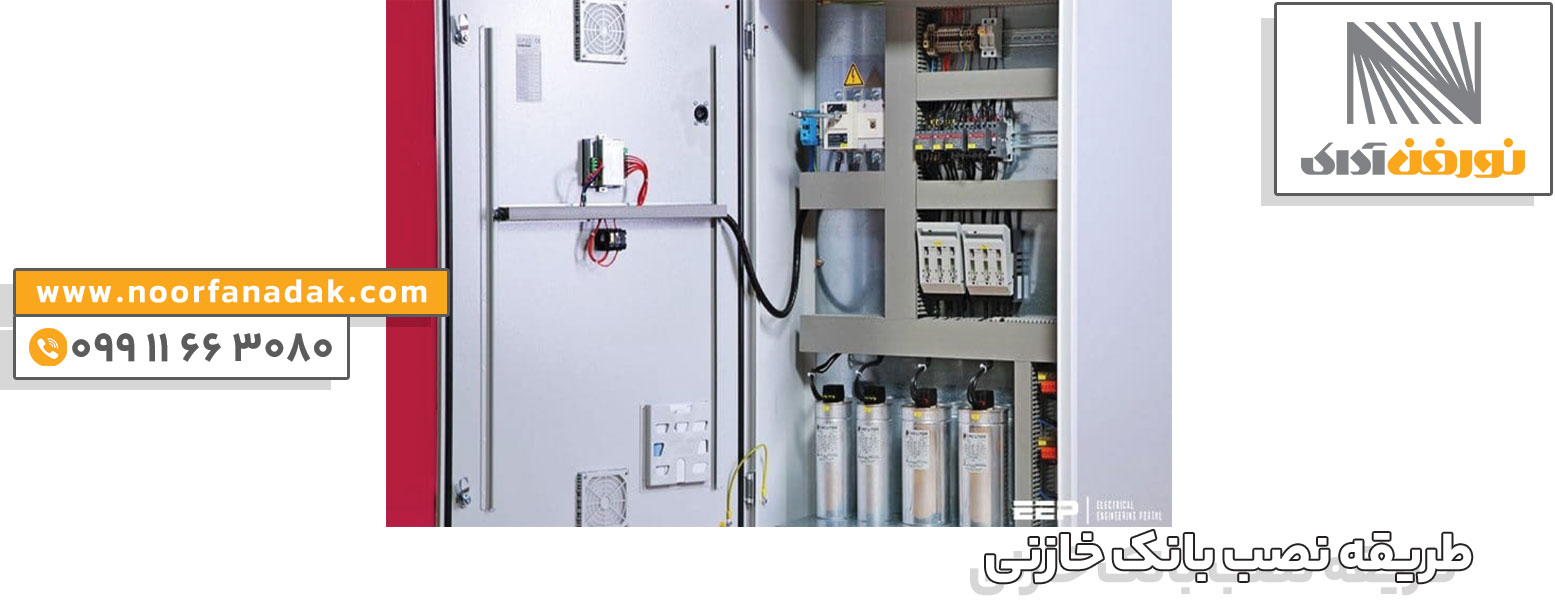

طریقه نصب بانک خازنی

طریقه نصب بانک خازنی

وظایف بانک خازنی

طریقه نصب بانک خازنی نه تنها یک فرآیند فنی، بلکه یک استراتژی هوشمندانه برای رهایی از این قبض برق های سنگین به شمار می‌رود. امروزه، جایی که هر کیلووات‌ساعتی ارزشی معادل طلا دارد. وظیفه بانک خازنی چیست؟ب انک‌های خازنی پیشرفته با تزریق توان راکتیو، ضریب توان را به اوج می‌رسانند و شبکه برق را به یک ارکستر هماهنگ تبدیل می‌کنند.

اگر شما هم به عنوان مدیر یک واحد صنعتی یا مهندس برق، به دنبال راهکاری هستید که نه تنها هزینه‌ها را کاهش دهد، بلکه کارایی سیستم را دوچندان کند، این مقاله را تا انتها بخوانید. ما در اینجا، با نگاهی حرفه‌ای و بر پایه تجربیات واقعی، طریقه نصب بانک خازنی را قدم به قدم بررسی می‌کنیم – از انتخاب تا اجرا – و نقش برجسته شرکت نور فن آداک به عنوان مجری پیشرو انواع بانک‌های خازنی سه‌فاز را بیان میکنیم.

بانک خازنی چیست و چرا نصب آن ضروری است؟

بانک خازنی، مجموعه‌ای از خازن‌های قدرت است که در سیستم‌های الکتریکی برای جبران توان راکتیو (VAR) به کار می‌رود. در شبکه‌های صنعتی، بارهای القایی مانند موتورها و ترانسفورماتورها، توان راکتیو زیادی مصرف می‌کنند که منجر به کاهش ضریب توان (Power Factor) می‌شود. این پدیده نه تنها باعث افزایش جریان خطوط و تلفات حرارتی می‌گردد، بلکه جریمه‌های سنگین شرکت برق را به همراه دارد. طبق استانداردهای IEC 60831، بانک‌های خازنی می‌توانند ضریب توان را از 0.7 به بیش از 0.95 ارتقا دهند، که این امر معادل صرفه‌جویی 20-30 درصدی در هزینه‌های انرژی است

در ایران، با توجه به نوسانات ولتاژ شبکه (که اغلب بین 5-10% فراتر از حد استاندارد است)، نصب بانک خازنی بیش از پیش حیاتی است. شرکت نور فن آداک، با بیش از یک دهه تجربه در اجرای پروژه‌های صنعتی، بانک‌های خازنی را با تمرکز بر استانداردهای ملی (ISIRI 1604) و بین‌المللی طراحی و نصب می‌کند. این شرکت از خازن‌های با کیفیت بالا، مقاوم در برابر هارمونیک‌های تا THD 15%، استفاده می‌کند تا اطمینان حاصل شود که سیستم نه تنها کارآمد، بلکه ایمن و پایدار است.

اجرای مرحله به مرحله نصب بانک خازنی

طریقه نصب بانک خازنی فرآیندی دقیق و چندمرحله‌ای است که نیازمند رعایت اصول ایمنی، فنی و استانداردهای مربوطه است. در مقالات تخصصی ایرانی، تأکید بر سادگی و کاربردی بودن مراحل است، اما ما اینجا با عمق بیشتری به جزئیات می‌پردازیم تا شما بتوانید با پیش اطلاعات ارایه شده، پروژه را مدیریت کنید.

ابتدا، طریقه نصب بانک خازنی با ارزیابی محل آغاز می‌شود. بانک باید در مکانی خشک، با دمای 5-40 درجه سانتی‌گراد و دور از رطوبت (کمتر از 85%) نصب شود. طبق تجربیات شرکت نور فن آداک، نصب روی دیوارهای بتنی با استفاده از 4 عدد پیچ و رول‌پلاک M10، ثبات لازم را فراهم می‌کند. نکته کلیدی: بانک را تراز و در امتداد شاقولی قرار دهید تا از ارتعاشات جلوگیری شود – این همان نکته‌ای است که اغلب نادیده گرفته می‌شود و منجر به خرابی زودرس می‌گردد.

در مرحله دوم از طریقه نصب بانک خازنی، کنترل اجزا ضروری است. خازن‌ها، کابل‌ها و فیوزها را بررسی کنید: خازن‌های سه‌فاز باید با ظرفیت 5-50 kVAR (بسته به بار) انتخاب شوند و فیوزهای HRC با جریان نامی 1.5 برابر جریان نامی خازن نصب گردند. اتصالات را با ترمینال‌های مسی و گشتاور 20-25 Nm محکم کنید. شرکت نور فن آداک در پروژه‌های خود، از کابل‌های XLPE با عایق 0.6/1 kV استفاده می‌کند تا تلفات را به حداقل برساند.

سومین گام در طریقه نصب بانک خازنی، سیم‌کشی است. برای بانک‌های اتوماتیک، رگولاتور را به CT (ترانسفورماتور جریان) متصل کنید – CT با نسبت 5A/2000A برای بارهای متوسط ایده‌آل است. سیم‌کشی ستاره-دلتا برای کاهش هارمونیک‌ها توصیه می‌شود. بدون تست عایقی (با مگger 500V)، ریسک اتصال کوتاه وجود دارد.

طریقه نصب بانک خازنی می‌تواند به سه شیوه انجام شود:

1- سراسری (برای کل کارخانه)
2- گروهی (برای بخش‌های مجزا مانند موتورخانه)
3- یا تکی (برای بارهای کوچک)
در شیوه سراسری، که شرکت نور فن آداک برای صنایع بزرگ پیشنهاد می‌دهد، یک تابلو مرکزی با ظرفیت 100-500 kVAR نصب می‌شود. این روش، طبق محاسبات، 15% صرفه‌جویی بیشتری نسبت به نصب تکی دارد.

4- طریقه نصب بانک خازنی با تست و راه‌اندازی تکمیل می‌گردد. ابتدا، مقاومت عایقی را چک کنید (باید بیش از 100 MΩ باشد)، سپس با ولتاژ 80% نامی تست کنید. رگولاتور را کالیبره نمایید تا پله‌های خازنی بر اساس cosφ=0.92 فعال شوند. نکته کاربردی: در محیط‌های آلوده به گردوغبار، از فیلترهای HEPA در تابلو استفاده کنید – این ترفندی است که نور فن آداک در پروژه‌های فولادی اعمال کرده و عمر تجهیزات را 20% افزایش داده است.

5- آخرین جنبه از طریقه نصب بانک خازنی مربوط به حفاظت است: نصب رله‌های اضافه‌جریان (ANSI 50/51) و حفاظت هارمونیک با فیلترهای tuned. در نهایت، با آموزش اپراتورها پایان می‌یابد – شرکت نور فن آداک دوره‌های رایگان 4 ساعته ارائه می‌دهد تا کاربران بتوانند سیستم را مانیتور کنند.

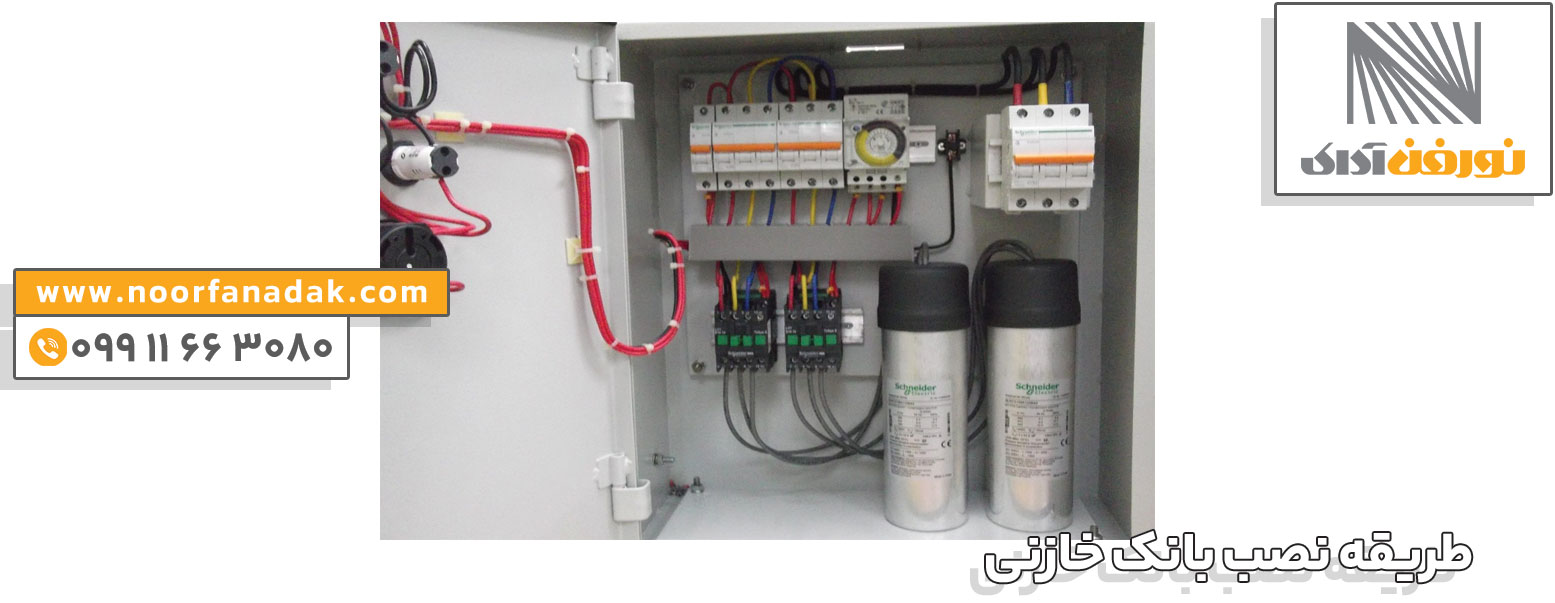

نحوه نصب بانک خازنی

در تصویر فوق بانک خازنی سه فاز، ترانس های CT، کنتاکتورها، کلیدهای مینیاتوری و ادوات کنترلی و سنجش نمایش داده شده است.

نحوه انتخاب بانک خازنی

انتخاب بانک خازنی بر اساس فرمول Qc = P (tanφ1 – tanφ2) انجام می‌شود، جایی که P توان فعال، φ1 ضریب توان فعلی و φ2 هدف (معمولاً 0.95) است. علت انتخاب اتوماتیک بر دستی، انعطاف‌پذیری در برابر تغییرات بار (مانند شیفت‌های کاری) است. عوامل مؤثر: ظرفیت (kVAR)، ولتاژ (400V) برای فشارضعیف، و سطح هارمونیک (THD<5%) برای صنایع الکترونیکی.
شرکت نور فن آداک در انتخاب، از نرم‌افزار ETAP برای شبیه‌سازی استفاده می‌کند تا ریسک over-compensation را حذف کند. این رویکرد، دقت 98% دارد.

عوامل مؤثر بر قیمت بانک خازنی و مقایسه با انواع معمولی

قیمت بانک خازنی از 50 میلیون تومان برای مدل‌های 50 kVAR دستی تا 500 میلیون برای اتوماتیک پیشرفته متغیر است. عوامل: نوع (اتوماتیک 30% گران‌تر)، برند (خازن‌های EPCOS آلمانی 20% بیشتر)، ظرفیت، و هزینه نصب (10-15% کل). در مقایسه با بانک‌های معمولی بازاری (که اغلب چینی و بدون فیلتر هارمونیک هستند)، مدل‌های پیشرفته ای که شرکت نور فن آداک ارایه میکنند اگر چه 40% گران‌ترند اما عمر 15 ساله ( vs 8 سال) و صرفه‌جویی 25% بیشتر دارند.

مزایای پیشرفته: کاهش تلفات 15%، پایداری ولتاژ ±2%، و ادغام IoT برای مانیتورین remoto.
معایب: پیچیدگی نصب اولیه (2 رو vs 1 روز) و حساسیت به surge ( که با varistor حل می‌شود). بانک‌های معمولی ارزان‌ترند اما در بارهای متغیر، over-voltage ایجاد می‌کنند و جریمه‌های پنهان می‌آورند.

مزایای نصب بانک خازنی توسط شرکت نور فن آداک

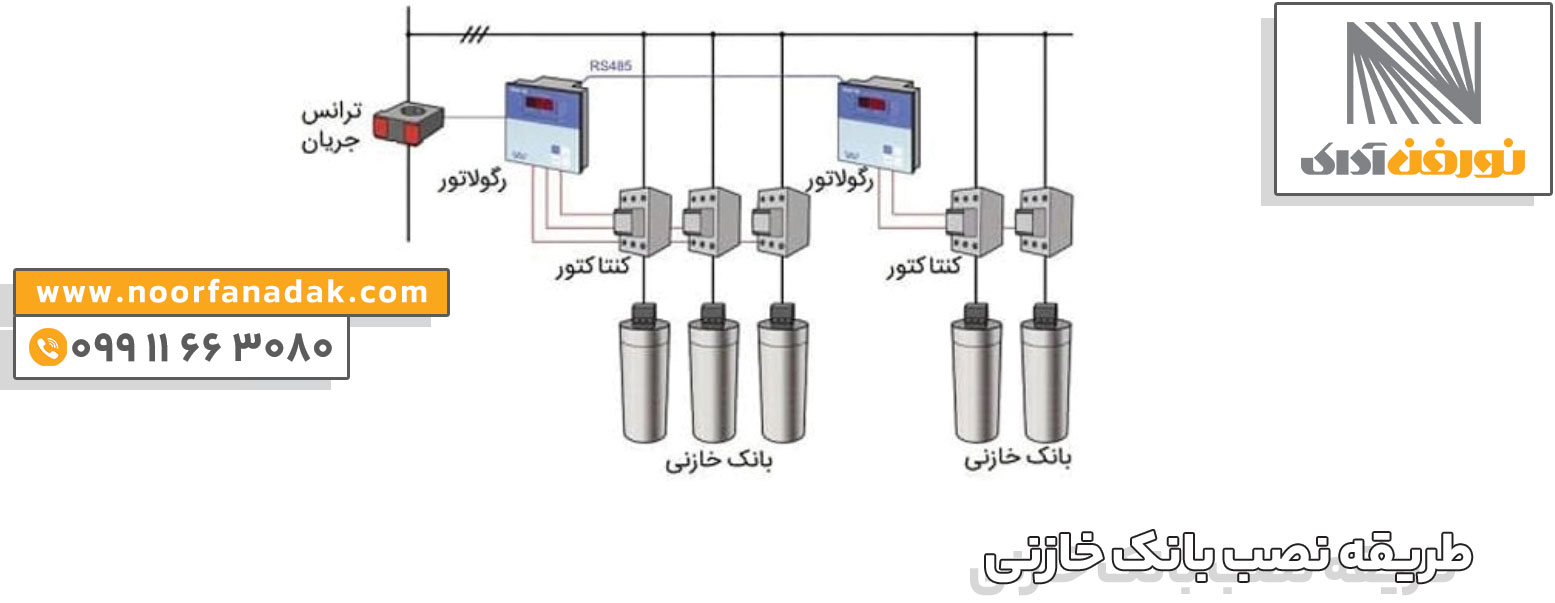

قیمت بانک خازنی

شرکت نور فن آداک، مجری انواع بانک‌های خازنی سه‌فاز، با تکنولوژی‌های بروزی مانند رگولاتورهای دیجیتال FRAKO RM 2106 (کنترل 12 پله با دقت 1%) و خازن‌های فیلم پلی‌پروپیلن MKP (مقاوم تا 110% ولتاژ نامی)، مزایای منحصربه‌فردی ارائه می‌دهد مانند:
گارانتی 5 ساله، کاهش 30% هزینه برق در 6 ماه اول، و خدمات پس از فروش 10 ساله. در پروژه‌های اخیر، مانند کارخانه فولاد، در اصفهان نصب توسط این شرکت تلفات را 18% کاهش داد. علاوه بر این، استفاده از فیلترهای active harmonic برای THD<3%، سیستم را در برابر نویزهای صنعتی ایمن می‌کند.

اطلاعات کاربردی: برای بار 500 kW با cosφ=0.75، بانک 150 kVAR نیاز است – محاسبه با تست میدانی نور فن آداک دقیق‌تر است.

تکنولوژی‌های بر روز بانک خازنی: نگاهی به نوآوری‌های 2026

در سال 2026، تکنولوژی‌های بانک خازنی به سمت هوشمندسازی و پایداری پیش می‌روند. خازن‌های نانویی با دی‌الکتریک گرافن، ظرفیت 20% بالاتر و تلفات 5% کمتر ارائه می‌دهند (طبق گزارش IEEE 2025). رگولاتورهای AI-based، مانند مدل Siemens SICAM، با الگوریتم‌های یادگیری ماشین، پیش‌بینی تغییرات بار را با دقت 95% انجام می‌دهند.
در ایران، بومی‌سازی بانک‌های مقاوم به هارمونیک بالا (تا 20%) توسط شرکت‌هایی مانند اروم نیرو، الهام‌گرفته از استانداردهای ABB سوئیس، رواج یافته. یافته‌های جهانی: مطالعه NREL 2026 نشان می‌دهد که ادغام بانک‌های خازنی با ذخیره‌سازهای باتری، راندمان شبکه‌های تجدیدپذیر را 25% افزایش می‌دهد. با این حال، چالش اصلی، هزینه مواد نانویی (2 برابر سنتی) است، اما ROI در 18 ماه جبران می‌شود.

نتیجه‌گیری: گام بعدی برای بهینه‌سازی انرژی شما
در نهایت، طریقه نصب بانک خازنی نه تنها یک الزام فنی، بلکه سرمایه‌گذاری استراتژیک برای آینده صنایع است. که نیاز به یک مجری حرفه ایی مانند نور فن دارد. از مزایای شیوه و طریقه نصب بانک خازنی صحیح و عامی میتوان به کاهش هزینه، افزایش کارایی و پایداری، و با اجرای حرفه‌ای توسط نور فن آداک، اشاره نمود. شما می‌توانید شبکه برقتان را به سطحی نوین و با کاهش شدید تلفات، خسارات و جرایم قبوض برق برسانید. اگر آماده‌اید تا از جریمه‌های برق رها شوید و سودآوری را دوچندان کنید، همین امروز با کارشناسان تماس بگیرید. آینده برق صنعتی، در دستان شماست – و بانک خازنی، کلید آن.
