رگولاتور بانک خازنی چیست

 عملکرد رگولاتور بانک خازنی

در رابطه با اینکه رگولاتور بانک خازنی چیست باید بدانیم که رگولاتور از طریق یک ترانس جریان (CT) که معمولاً روی فاز اصلی ورودی تابلو نصب می‌شود، جریان بار را نمونه‌برداری می‌کند. همزمان، ولتاژ شبکه را از طریق ترمینال‌های ولتاژ می‌خواند. با استفاده از این دو پارامتر، دستگاه به صورت لحظه‌ای موارد زیر را محاسبه می‌نماید:
• ضریب توان لحظه‌ای (cos φ)
• توان راکتیو مورد نیاز (kvar)
• توان ظاهری (kVA)
• توان اکتیو (kW)
• هارمونیک‌های جریان و ولتاژ ( THD-I و THD-V تا مرتبه ۳۱ یا بالاتر در مدل‌های پیشرفته)

فاکتورهای دیگر مانند جریان ناهمسان، عدم تعادل فازها و دمای داخلی بانک
پس از محاسبه، الگوریتم داخلی (معمولاً الگوریتم بهینه‌سازی حداقل سوئیچینگ یا Minimum Switching ) تصمیم می‌گیرد کدام پله‌ها (از کوچک‌ترین به بزرگ‌ترین یا برعکس) باید وصل/قطع شوند. زمان پاسخ‌دهی در مدل‌های دیجیتال معمولاً بین ۲۰ تا ۲۰۰ میلی‌ثانیه است که برای اکثر بارهای صنعتی کافی است، اما در بارهای بسیار سریع‌التغییر (مانند پرس‌های هیدرولیک یا جوشکاری‌های بزرگ) از مدل‌های با الگوریتم تطبیقی یا حتی Thyristor-switched (سوییچینگ بدون کنتاکتور) استفاده می‌شود.
پارامتر کلیدی تنظیماتی C/k است: ظرفیت اولین پله خازنی (معمولاً ۵ یا ۱۰ kvar ) تقسیم بر نسبت تبدیل CT (مثلاً ۲۰۰/۵ → نسبت ۴۰). اگر C/k اشتباه وارد شود، رگولاتور یا نوسان شدید (Hunting) ایجاد می‌کند یا پله‌ها را اصلاً فعال نمی‌کند.

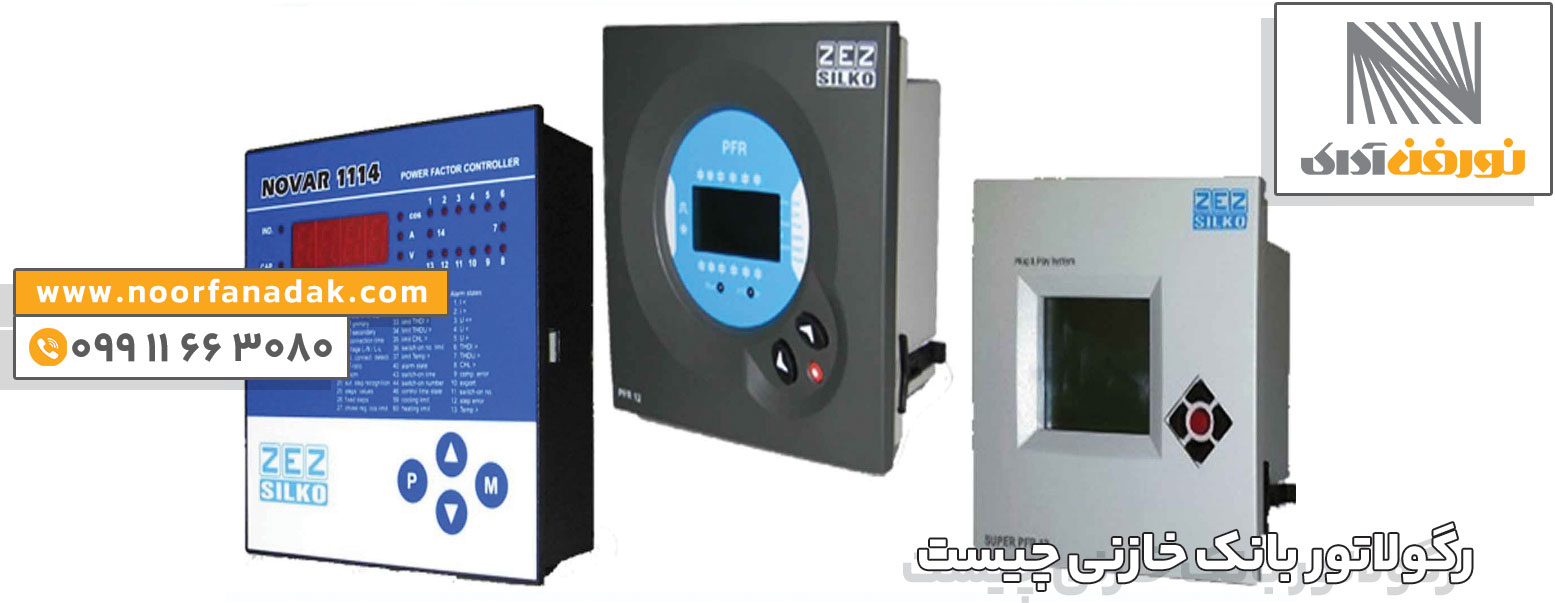

انواع رگولاتور بانک خازنی و مقایسه فنی

انواع رگولاتور بانک خازنی

نوع رگولاتور تعداد پله قابل کنترل دقت اندازه‌گیری cos φ امکانات برجسته قیمت تقریبی سال ۱۴۰۴-۱۴۰۵ (تومان) کاربرد اصلی
آنالوگ ساده (قدیمی) ۴ تا ۶ متوسط (۰٫۰۵) فقط LED نشانگر، تنظیم دستی دستی ۱ تا ۲٫۸ میلیون بار ثابت، پروژه‌های کوچک و کم‌هزینه
دیجیتال پایه (۶–۸ پله ۶ تا ۸ خوب (۰٫۰۲) نمایش دیجیتال، آلارم پایه اضافه‌بار/ولتاژ، تنظیم C/k خودکار ساده ۲٫۸ تا ۵ میلیون کارگاه‌های کوچک تا متوسط، ساختمان‌ها
دیجیتال پیشرفته (۱۰–۱۲ پله ۱۰ تا ۱۲ عالی (۰٫۰۱) MODBUS RTU، نمایش THD، تشخیص پله معیوب، الگوریتم تطبیقی، آلارم دما ۵٫۵ تا ۱۰ میلیون کارخانه‌ها، مراکز داده، صنعت سنگین
هوشمند با ارتباط پیشرفته ۱۲ تا ۱۶ بسیار عالی Ethernet / Modbus TCP،یادگیری بار (AI پایه)، اتصال به BMS/SCADA، پیش‌بینی بار ۱۱ تا ۲۲ میلیون صنایع پیشرفته، پروژه‌های بزرگ و حساس
Thyristor-based
(بدون کنتاکتور) ۸ تا ۱۶ عالی سوییچینگ بدون قوس، زمان پاسخ <۱۰ میلی‌ثانیه، مناسب بارهای دینامیک بالا ۱۸ تا ۴۰ میلیون بارهای سریع‌التغییر، صنعت فولاد/سیمان

مزایا و معایب رگولاتورهای پیشرفته در مقایسه با مدل‌های معمولی بازاری

مزایا مدل‌های پیشرفته:
1- صرفه‌جویی واقعی ۲۰–۳۵٪ بیشتر از مدل‌های ساده (به دلیل جلوگیری از بیش‌جبران و کم‌جبران همزمان)
2- توزیع یکنواخت سوئیچینگ بین پله‌ها → عمر کنتاکتورها و خازن‌ها ۴۰–۷۰٪ افزایش می‌یابد
3- تشخیص خودکار پله‌های معیوب یا ظرفیت کاهش‌یافته خازن‌ها (Self-diagnostic)
4- کاهش هارمونیک و جلوگیری از رزونانس با اندازه‌گیری THD و آلارم هشدار
5- امکان مانیتورینگ و لاگ‌گیری از راه دور → کاهش زمان توقف و عیب‌یابی سریع
6- بازگشت سرمایه معمولاً بین ۶ تا ۱۸ ماه در پروژه‌های با مصرف بالای ۲۰۰ kVA
معایب و چالش‌ها:
1- قیمت اولیه ۲٫۵ تا ۵ برابر مدل‌های ساده بازاری
2- حساسیت بالاتر به کیفیت CT (نیاز به کلاس دقت ۰٫۵ یا بهتر) و نویز الکتریکی شبکه
3- نیاز به تنظیم اولیه توسط تکنسین آموزش‌دیده (اشتباه در C/k یا Target cos φ می‌تواند عملکرد را بدتر از مدل ساده کند)
4- در شبکه‌های بسیار هارمونیک‌دار (THD > ۱۵٪) بدون راکتور سری، ممکن است خطای اندازه‌گیری بدهد

مصرف انرژی داخلی کمی بالاتر (۵–۱۵ وات) نسبت به مدل‌های آنالوگ

نحوه انتخاب رگولاتور مناسب برای پروژه شما

نحوه انتخاب رگولاتور بانک خازنی

ابتدا ظرفیت کل بانک خازنی( kvar مورد نیاز) را با نرم‌افزار یا فرمول استاندارد محاسبه کنید. سپس کوچک‌ترین پله (معمولاً ۵ یا ۱۰ kvar ) را مشخص کنید → حداکثر تعداد پله = ظرفیت کل ÷ کوچک‌ترین پله. و نهایتا نوع بار را بررسی کنید.
انواع بارها
بار ثابت یا تغییرات آهسته → ۶–۸ پله کافی است
بار متغیر متوسط (آسانسور، کمپرسور) → حداقل ۱۰–۱۲ پله
بار دینامیک سریع (جوشکاری، پرس، درایو) → ۱۲+ پله با الگوریتم تطبیقی یا Thyristor ۴. سطح هارمونیک شبکه را چک کنید (با آنالایزر کیفیت توان): اگر THD > ۱۰–۱۲٪ → حتماً مدل با اندازه‌گیری THD و بانک با راکتور ۷٪ یا ۱۴٪ ۵. نیاز به مانیتورینگ مرکزی دارید؟ → مدل با Modbus یا Ethernet انتخاب کنید ۶. بودجه پروژه را در نظر بگیرید اما فراموش نکنید که ۳۰–۴۰٪ صرفه‌جویی بیشتر در قبض برق، تفاوت قیمت اولیه را در کمتر از یک سال جبران می‌کند.

نتیجه‌گیری نهایی

رگولاتور بانک خازنی صرفاً یک کنترل‌کننده ساده نیست؛ بلکه ابزاری استراتژیک برای کاهش هزینه‌های پنهان انرژی، افزایش ظرفیت مفید شبکه بدون سرمایه‌گذاری جدید در ترانس و کابل، امنیت تجهیزات و سیستم و رعایت الزامات قانونی شرکت برق و متعاقبا عامل پیشگیرانه جریمه ناشی مصرف میباشد. انتخاب یک رگولاتور بانک خازنی باکیفیت، تنظیم صحیح آن و نگهداری دوره‌ای (چک کردن CT، تمیز کردن نمایشگر و بررسی اتصالات) می‌تواند تفاوت بین صرفه‌جویی ۱۵٪ و ۴۰٪ را رقم بزند. شرکت نور فن آداک با تکیه بر تجربه اجرایی در صدها پروژه، آماده ارائه مشاوره رایگان، محاسبه دقیق kvar مورد نیاز، انتخاب رگولاتور بانک خازنی مناسب و اجرای کامل تابلو بانک خازنی با گارانتی معتبر است. اگر پروژه‌ای در دست دارید، کافی است مشخصات ترانس، نوع بارهای اصلی و میزان جریمه فعلی ضریب توان را اعلام کنید تا راه‌حل بهینه و اقتصادی را پیشنهاد دهیم.

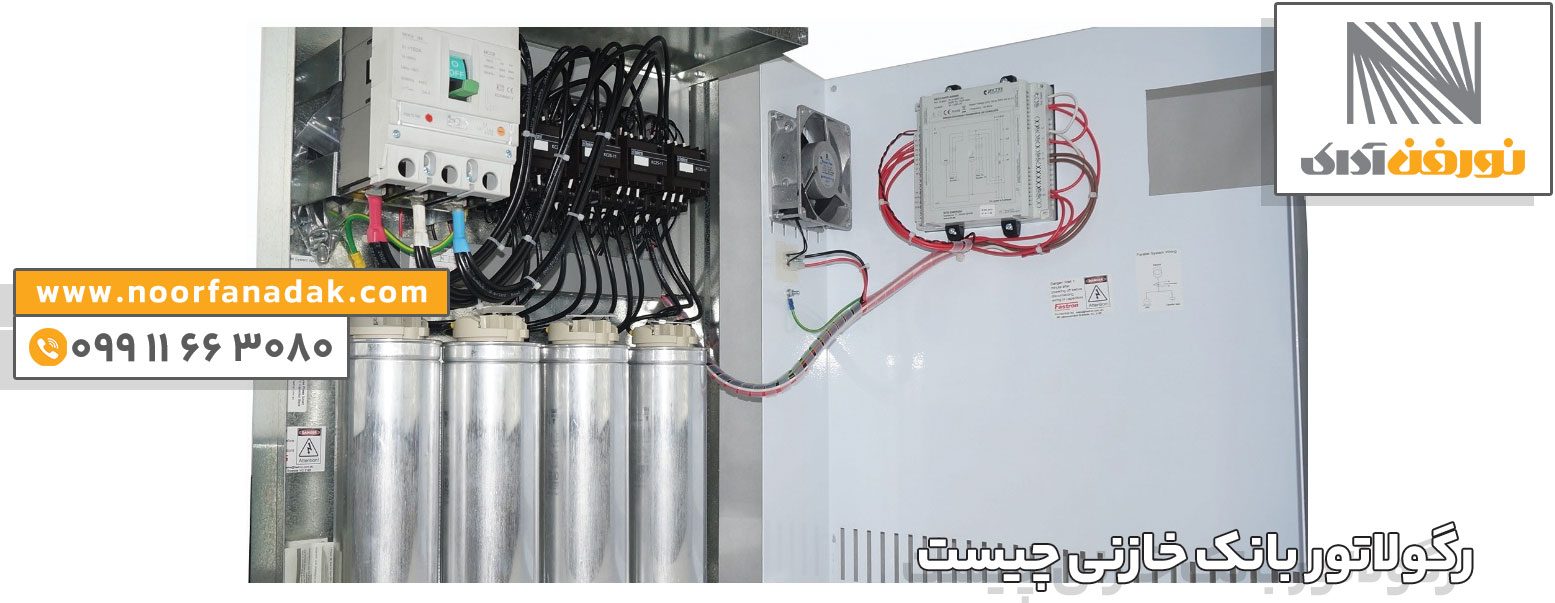

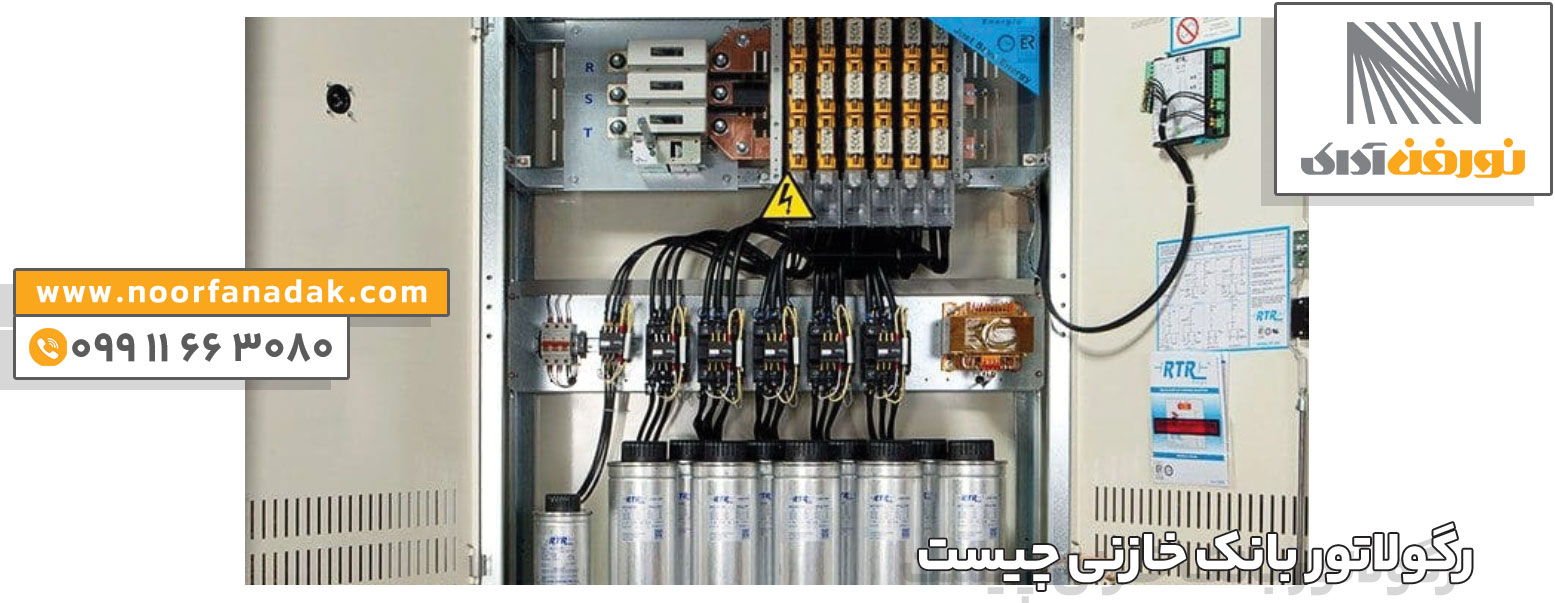

در ادامه چند تصویر جدید و مرتبط از رگولاتورهای مختلف و تابلوهای بانک خازنی مجهز به آنها آورده شده تا درک بصری بهتری ایجاد شود
