تعیین بهینه زاویه نصب پنل خورشیدی در ایران، و حتی در دنیا یکی از کلیدیترین مولفههای مهندسی در طراحی سیستمهای فتوولتائیک، است که مهترین نقش را در جذب حداکثری تابش ساطع شده با سطح زمین را ایفا میکند. شرکت نور فن آداک، به عنوان برترین فروشنده تجهیزات خورشیدی و طراح و مجری پنل خورشیدی اصفهان با تحلیل دقیق دادههای هواشناسی و اتمسفری، بینه ترین بهرهبرداری از انرژی پاک در کشور فراهم ساخته است. ایران بر روی کمربند تابشی جهان قرار دارد و عدم توجه به این پارامتر کلیدی، افت شدید راندمان خروجی را به همراه دارد؛ به طوری که حتی چند درجه انحراف خطا در محاسبه زاویه نصب پنل خورشیدی در ایران، میزان تولید سالانه انرژی الکتریکی را تا ۱۵ درصد کاهش میدهد.

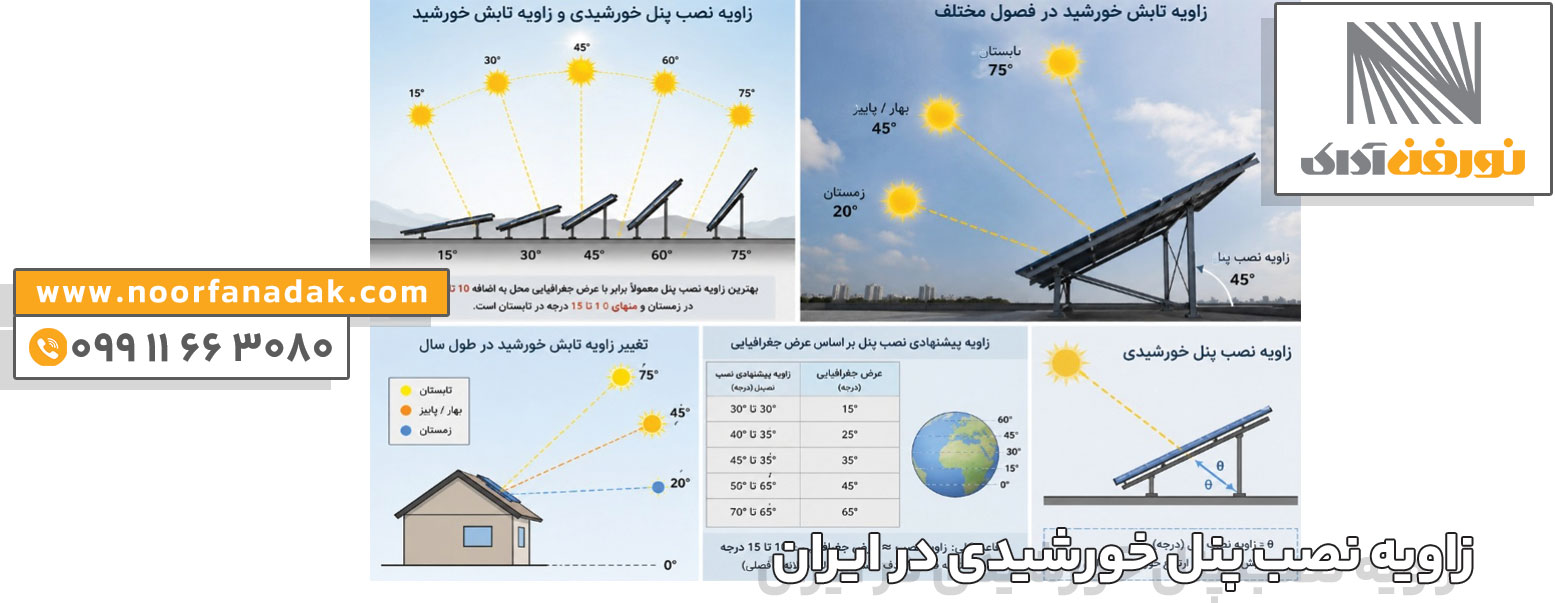

زاویه نصب پنل خورشیدی در ایران
مفاهیم کلی زاویه نصب پنل خورشیدی
برای بهرهبرداری حداکثری از یک سیستم خورشیدی، درک دو مفهوم زاویه شیب (Tilt Angle) و ساعات اوج تابش (Peak Sun Hours) در طراحی و محاسبات اولیه حیاتی است. این دو فاکتور مستقیماً تعیین میکنند که پنلهای شما چقدر انرژی تولید میکنند و چقدر سریع سرمایهگذاری شما بازمیگردد.
اگر از کسانی که سالهاست با سیستمهای خورشیدی کار میکنند سؤال کنید، بیشترشان میگویند زاویه نصب پنل یکی از همان جزئیاتی است که در نگاه اول ساده به نظر میرسد، اما تأثیر زیادی روی مقدار برق تولیدی دارد. در ایران بهدلیل تفاوت شرایط آبوهوایی و موقعیت شهرها، نمیتوان یک زاویه مشخص را برای همه مناطق در نظر گرفت و بهتر است این موضوع با توجه به محل نصب بررسی شود. خیلی از خریداران هنگام انتخاب تجهیزات فقط به قیمت پنل خورشیدی انعطاف پذیر توجه میکنند، در حالی که اگر پنل با زاویه مناسبی نصب نشود، حتی بهترین تجهیزات هم نمیتوانند عملکرد مطلوبی داشته باشند. در واقع، وقتی انتخاب پنل مناسب با نصب اصولی همراه باشد، نتیجه آن تولید برق بیشتر و استفاده بهینهتر از انرژی خورشید خواهد بود.
چرا زاویه شیب و ساعات اوج تابش اهمیت دارند؟
نور خورشید حاوی انرژی فوتون است، اما پنلهای خورشیدی زمانی بیشترین بازدهی را دارند که پرتوهای خورشید بهطور کاملاً عمود (\mathbf{90^\circ}) به سطح آنها برخورد کنند. زاویه شیب بهینه تضمین میکند که پنل در طول سال یا فصول خاص، بیشترین مواجهه عمودی را با خورشید داشته باشد. از سوی دیگر، ساعات اوج تابش به ما میگوید که در یک منطقه مشخص، چقدر انرژی خورشیدیِ باکیفیت در دسترس است تا بتوانیم اندازه سیستم را دقیقاً متناسب با نیازمان طراحی کنیم.
زاویه شیب بهینه چیست؟
به زبان ساده، زاویه شیب بهینه زوایهای است که در آن پنل خورشیدی بیشترین مقدار تابش سالانه را دریافت میکند. به عنوان یک قاعده کلی:
قاعده کلی: زاویه شیب پنلها باید تقریباً برابر با عرض جغرافیایی منطقه نصب باشد. امروزه سایتهای مختلفی هستند که بطور خودکار با ارایه لوکیشن محل تمامی محاسبات فنی دقیق و شیوه نصب خاص برای آن منطقه را محاسبه و ارایه میدهند.
تنظیم فصلی (اختیاری): اگر امکان تغییر زاویه وجود داشته باشد، برای راندمان بیشتر در زمستان (که خورشید در آسمان پایینتر است) زاویه را حدود ۱۵ درجه بیشتر از عرض جغرافیایی، و در تابستان (که خورشید بالاتر است) ۱۵ درجه کمتر تنظیم میکنند.
بطور متوسط در زمستان زاویۀ پنل کمی بیشتر از عرض جغرافیایی انتخاب میشود (مثلاً ۱۰ تا ۱۵ درجه بیشتر) و
در تابستان زاویۀ پنل کمی کمتر از عرض جغرافیایی در نظر گرفته میشود (مثلاً ۱۰ تا ۱۵ درجه کمتر).
درک ساعات اوج تابش خورشید (Peak Sun Hours)
یک اشتباه رایج این است که ساعات اوج تابش را با کل ساعات روز که خورشید میتابد یکی بدانند. ساعات اوج تابش، معادل زمانی است که شدت تابش خورشید دقیقاً برابر با 1000 \text{ W/m}^2 (یک کیلووات بر متر مربع) باشد.
برای مثال، اگر در یک روز خورشید ۸ ساعت بتابد اما شدت آن کم و زیاد شود، ممکن است مجموع انرژی دریافتی معادل ۵ ساعت اوج تابش خالص باشد. این عدد برای محاسبات فنی و تخمین دقیق توان تولیدی سیستم استفاده میشود.
عرض جغرافیایی
هر چه یک منطقه به خط استوا نزدیکتر باشد، خورشید در آسمان ارتفاع بیشتری خواهد داشت و زاویۀ تابش آن عمودتر خواهد بود. در مقابل، هرچه به سمت قطبها حرکت کنیم، خورشید پایینتر در آسمان قرار میگیرد و زاویۀ تابش آن مایلتر میشود. به همین دلیل، زاویۀ نصب پنل خورشیدی باید متناسب با عرض جغرافیایی محل انتخاب شود.
سیستمهای ردیاب خورشیدی (Solar Tracker)

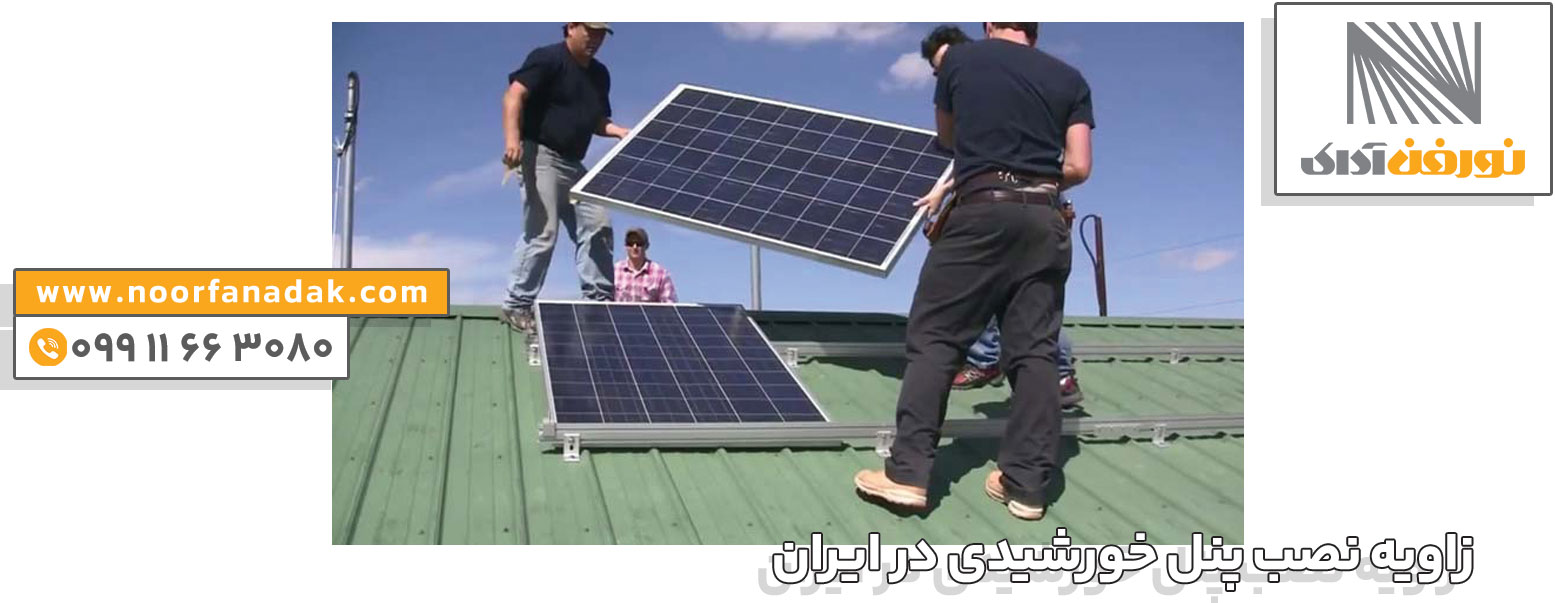

زاویه نصب پنل خورشیدی در تهران
یکی از پیشرفتهترین روشها استفاده از ردیاب خورشیدی است. در این سیستمها زاویۀ پنلها به صورت خودکار توسط استراکچر متحرک در طول روز یا فصل تغییر میکند تا همواره در راستای پرتو مستقیم خورشید قرار گیرند. ردیابها به دو نوع اصلی تقسیم میشوند:
ردیاب یکمحوره که تنها زاویۀ شرقی–غربی را تنظیم میکند.
ردیاب دومحوره که هم جهت و هم زاویۀ پنل را در تمام روز تغییر میدهد.
استفاده از ردیاب بازدهی سیستم را بهطور چشمگیری افزایش میدهد، اما هزینه نصب و نگهداری آن نیز بالاتر است. به همین دلیل بیشتر در نیروگاههای بزرگ یا پروژههای خاص به کار میرود.
تأثیر زاویه بر تولید برق (kWh)
انتخاب زاویه صحیح پنل خورشیدی مستقیماً بر میزان انرژی تولیدی تأثیر دارد. مطالعات و تجربیات نشان دادهاند که انحراف زاویه حتی به اندازه ۵ تا ۱۰ درجه میتواند تولید سالانه برق را تا ۱۰ تا ۲۰ درصد کاهش دهد. این میزان افت در یک سیستم خانگی کوچک ممکن است چند صد کیلوواتساعت در سال باشد، اما در نیروگاههای بزرگ خورشیدی به هزاران مگاواتساعت انرژی از دست رفته منجر خواهد شد. از اینرو شرکت نور فن آداک با اتکا بر دانش روز، دقیقترین محاسبات مربوط به زاویه نصب پنل خورشیدی در ایران را برای متقاضیان بخشهای صنعتی و خانگی ارایه مینماید.البته با توجه به تنوع اقلیمی، بررسی دقیق زاویه نصب پنل خورشیدی در ایران نیازمند تحلیلهای پیشرفته نرمافزاری نظیر PVsyst و یا سایتهای ارایه دهنده بهترین درجه نصب بر اساس لوکیشن ارسالی برای آنها است. بنابراین، زاویه نصب پنل خورشیدی در ایران، اولین گام اصلی طراحی نیروگاههای فتوولتائیک به شمار میرود و شرکت نور فن آداک با تخصص خود در این حوزه، این مسیر را هموار کرده است.
بررسی زاویه نصب پنل در دو استان تهران و اصفهان
زاویه نصب پنل خورشیدی در تهران
به دلیل متغیرهای محیطی نظیر آلودگی هوا و غبار محلی اهمیت مضاعفی مییابد. بهینهترین زاویه نصب پنل خورشیدی در تهران برای سیستمهای ثابت در فصول مختلف، زاویهای در حدود ۳۲ الی ۳۵ درجه نسبت به افق و به سمت جنوب جغرافیایی است. تیم فنی شرکت نور فن آداک در پروژههای متعدد خو یافته است که تنظیم دقیق زاویه نصب پنل خورشیدی در تهران با آن هم در هم تنیدگی ساختمان ها در یکدیگر میتواند اثر سایهاندازی ساختارهای شهری را به حداقل برساند. از سوی دیگر، تغییرات فصلی ایجاب میکند که برای بازدهی حداکثری، زاویه نصب پنل خورشیدی در تهران در دو نوبت از سال (بهار و پاییز) دستخوش تنظیمات مجدد شود. شبیهسازیهای تخصصی نشان میدهند که بهینهسازی فصلی زاویه نصب پنل خورشیدی در تهران، کل تولید انرژی سالانه را تا ۸ درصد افزایش میدهد. به همین دلیل، مهندسان شرکت نور فن آداک تاکید دارند که تعیین زاویه نصب پنل خورشیدی در تهران نباید به صورت تجربی یا کپیبرداری از پروژههای شهرهای دیگر انجام گیرد و نیازمند دیتابیسهای هواشناسی دقیق است.
برای درک بهتر، در شهر تهران با عرض جغرافیایی حدود ۳۵ درجه شمالی، اگر پنلها کاملاً افقی نصب شوند، در زمستان بخش زیادی از تابش مستقیم خورشید از دست میرود. اما اگر پنلها متناسب با این عرض جغرافیایی زاویهدار نصب شوند، در تمامی فصلها بیشترین میزان تابش دریافت میشود.
به طور کلی، دو پارامتر اصلی در حرکت خورشید وجود دارد:
• زاویۀ ارتفاع خورشید (Solar Elevation Angle): ارتفاع خورشید از افق در هر لحظه.
• زاویۀ سمت خورشید (Solar Azimuth Angle): جهت افقی خورشید نسبت به شمال جغرافیایی.
با ترکیب این دو زاویه میتوان مسیر خورشید در آسمان را به طور دقیق محاسبه کرد و سپس بهترین جهتگیری و زاویه را برای پنلهای خورشیدی مشخص نمود
برای تعیین زاویه پنل خورشیدی میتوان از روشهایی مانند استفاده از قطبنما، استفاده از GPS و نقشههای ماهوارهایو یا روشهای نجومی و نرمافزاری استفاده نمود. نرمافزارهای شبیهسازی خورشیدی (مانند PVsyst یا PVGIS) علاوه بر محاسبۀ زاویه، جهت بهینه پنلها را نیز پیشنهاد میدهند.
نکته مهم: در مجموع میتوان گفت که جهت بهینه برای نصب پنل خورشیدی در اکثر نقاط ایران در اغلب موارد جنوب جغرافیایی است، مگر اینکه محدودیتهای محیطی یا طراحی خاص نوک برج ، نصب در جهتی متفاوت مثل شرق یا غربی بودن محل را ایجاب کند.
زاویه نصب پنل خورشیدی در اصفهان
زاویه نصب پنل خورشیدی در اصفهان
به دلیل شاخص تابش مستقیم نرمال (DNI) بسیار بالا، پتانسیل عظیمی را برای تولید توان الکتریکی آزاد میکند. به طور استاندارد، بهترین زاویه نصب پنل خورشیدی در اصفهان در حدود ۳۰ الی ۳۲ درجه تعیین میشود تا بیشترین میزان انرژی در طول سال استحصال گردد. شرکت نور فن آداک، فروشنده تجهیزات خورشیدی معتبر، با در نظر گرفتن توپوگرافی این منطقه، محاسبات زاویه نصب پنل خورشیدی در اصفهان را به گونهای انجام میدهد که بازده حرارتی پنلها نیز در روزهای داغ تابستان تعدیل شود. از آنجا که اصفهان قطب صنعتی کشور است، تنظیم دقیق زاویه نصب پنل خورشیدی در اصفهان در نیروگاههای بزرگ مقیاس صنعتی، باعث دستیابی حداکثری به دریافت انرژی برق ایفا میکند. اجرای تخصصی مکانیکال استراکچرها و کالیبراسیون زاویه نصب پنل خورشیدی در اصفهان توسط تیم مجرب شرکت نور فن آداک، تضمینکننده بهرهوری بلندمدت این سامانهها است.
نتیجه کلی زاویه نصب در مناطق مرکزی ایران (تهران، اصفهان، قم، یزد)
این مناطق دارای آبوهوای خشک و آفتابی هستند و بیشترین بهرهوری خورشیدی در آنها مشاهده میشود. برای مثال تهران با عرض جغرافیایی حدود ۳۵ درجه، بهترین زاویه نصب را بین ۳۰ تا ۳۵ درجه دارد. در یزد و کرمان که تابش بسیار قویتر است، زاویۀ ۳۲ تا ۳۴ درجه توصیه میشود. این مناطق از نظر اقتصادی برای نیروگاههای خورشیدی مقیاس بزرگ بسیار مناسب هستند.
پنل های نازک و زاویه نصب
برای پنل های نازک و نصب آن چه باید کرد؟
پاسخ این است که پنل های نازک بدلیل شکل پذیری با محل نصب اساسا بنابر نیاز و ماهیت محل انتخاب میشوند و زاویه نصب همان زاویه سقف سوله، پشت بام یا هر جای دیگر میباشد. شاید بنظر برسد بهترین گزینه همین نوع پنل ها باشند اما قیمت پنلهای منعطف بسیار بالاست و از این جهت فقط در پروژه های خاص کاربرد دارند.
از طرفی راندمان پایین این پنل ها به نسبت پنلهای رایج مونو کریستالینف پلی کریستالین یا تاپکان و قیمت گرانتر پنلهای منعطف استفاده از انها را غیر توجهی نموده است.
آیتم های مهم آنالیز و ارزیابی زاویه پنلها از منظرشرکت نور فن آداک
ابتدا تحلیل زاویه سمتگرا (Azimuth Angle) مورد بررسی قرار میگیرد. جهتگیری ایدهآل در ایران رو به جنوب جغرافیایی (صفر درجه) است. انحرافهای جزئی تا ۱۰ درجه به سمت شرق یا غرب برای جابجایی پیک تولید بر اساس منحنی مصرف صنایع تحلیل و پیادهسازی میشود.
سپس آنالیز میکرومکانیک باد و پدیده Lift بررسی میشود. در زوایای تند (بالای ۳۵ درجه)، پنلها مانند بادبان عمل کرده و نیروی آپلیفت شدیدی به سازه وارد میکنند؛ لذا مهندسان شرکت نور فن آداک در محاسبات استراکچر، موازنه دقیقی میان زاویه بهینه دریافت تابش و پایداری سازهای برقرار مینمایند.
در نهایت تاثیر پدیده گرد و غبار (Soiling Effect) مورد ارزیابی قرار میگیرد.در فلات مرکزی و به خصوص در بهینهسازی زاویه نصب پنل خورشیدی در اصفهان، پدیده ریزگردها یک چالش جدی است. اگر زاویه شیب خیلی کم در نظر گرفته شود، غبار روی شیشه رسوب کرده و با رطوبت صبحگاهی تثبیت میشود. افزون بر محاسبات تئوریک، گاهی زاویه نصب را ۲ الی ۴ درجه تندتر انتخاب میکنند تا فرآیند خودتمیزشوندگی شیشه با بارش باران (Rain-Washing) تسهیل گردد.
نتیجهگیری نهایی
تعیین زاویه نصب پنل خورشیدی در ایران در شهرهای مختلف نظیر تهران و اصفهان، تنظیمات دقیق استراکچرها و بهرهگیری از فناوریهای سلول های خورشیدی، همگی در کنار هم راندمان و طول عمر نیروگاه را تضمین میکنند.
قاعده کلی در ایران نصب پنلها به سمت جنوب با زاویهای نزدیک عرض جغرافیایی است. تغییرات ۵ تا ۱۰ درجهای بسته به منطقه میتواند راندمان را افزایش دهد. مناطق شمالی به زاویه کمی بیشتر، مناطق مرکزی زاویه متوسط و مناطق جنوبی زاویه کمتر نیاز دارند. پنلهای ثابت ساده و کمهزینهاند، پنلهای قابل تنظیم فصلی انعطاف بیشتری دارند و پنلهای با استراکچر ردیاب بیشترین انرژی را دریافت میکنند. نگهداری و پایش زاویه در طول زمان اهمیت دارد، زیرا در کنار اهمیت زاویه نصب پنل خورشیدی عوامل محیطی میتوانند زاویه را تغییر دهند.
شرکت نور فن آداک به عنوان مشاور، طراح، فروشنده تجهیزات خورشیدی و مجری ذیصلاح در تمامی مقیاسهای نیروگاهی، متعهد است که اقتصادیترین و پربازدهترین راهکارهای انرژی خورشیدی را به مشتریان خود ارائه دهد.
