در شرایط آب و هوایی متنوع ایران، از کویرهای خشک تا مناطق مرطوب شمالی، یکی از چالشهای اصلی سیستمهای الکتریکی، رسیدن به مقاومت ارتینگ پایین و پایدار است. نحوه اجرای چاه ارت با بنتونیت به دلیل توانایی فوقالعاده بنتونیت در جذب و حفظ رطوبت، به عنوان استاندارد طلایی در پروژههای حساس صنعتی، نیروگاهی، بیمارستانها، برجهای مسکونی و حتی ساختمانهای معمولی شناخته میشود.
شرکت نور فن آداک، با بیش از چندین سال تجربه تخصصی در طراحی و اجرای سیستمهای ارتینگ و روشنایی LED و سیستم ارتینگ ساختمان نیروگاه های خورشیدی امروز یکی از معدود شرکتهای ایرانی است که نحوه اجرای چاه ارت با بنتونیت را با تکنولوژیهای روز دنیا و مواد استاندارد IEC 62561 و IEEE 80 اجرا میکند و نتایج تضمینی زیر ۲ اهم ارائه میدهد.
⚡ اجرای تخصصی سیستم ارتینگ ساختمانی
جهت طراحی، اجرا و بهینهسازی سیستم ارتینگ و چاه ارت در پروژههای ساختمانی، صنعتی و تجاری، با رعایت کامل استانداردهای ایمنی و با قیمت مناسب، همین حالا با کارشناسان ما تماس بگیرید.

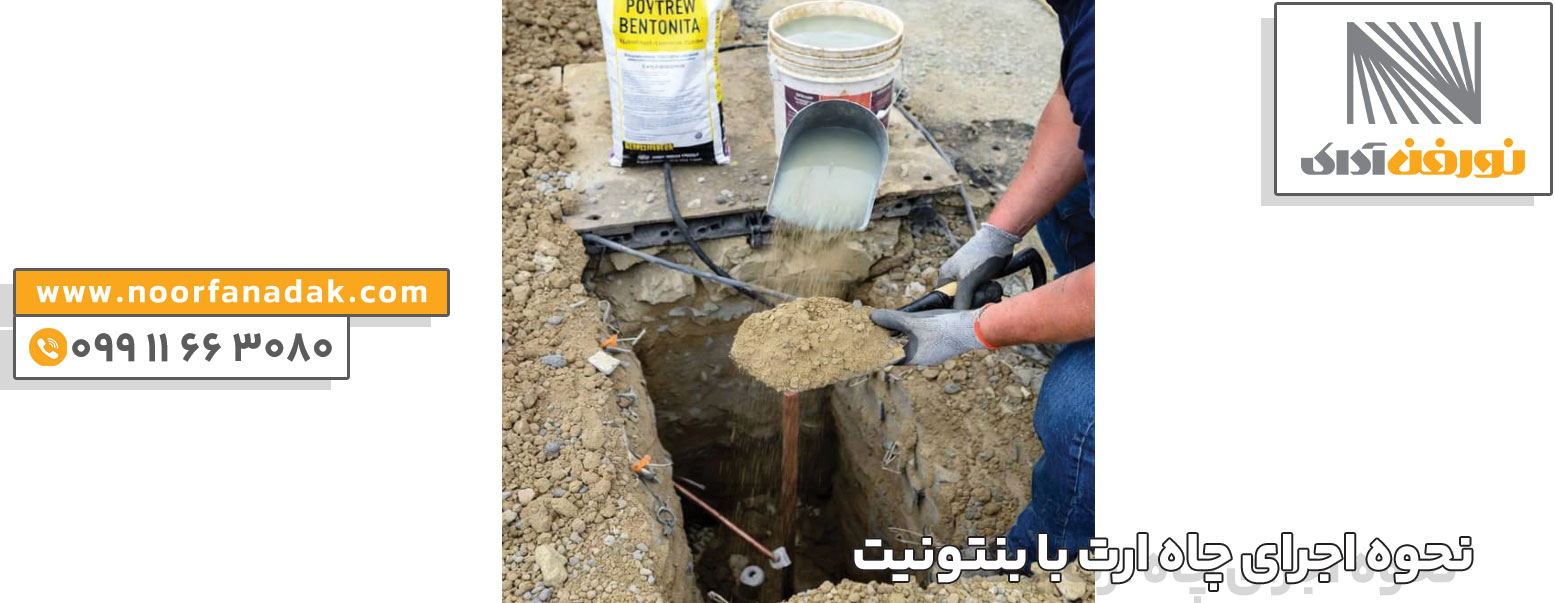

نحوه اجرای چاه ارت با بنتونیت
چرا نحوه اجرای چاه ارت با بنتونیت بهترین گزینه است؟
بنتونیت سدیمدار (Sodium Bentonite) یک خاک رس مونت موریلونیت طبیعی است که میتواند تا ۱۵ برابر حجم خود آب جذب کند و به صورت ژل پایدار درآید. این خاصیت باعث میشود رطوبت اطراف الکترود ارت حفظ شود و حتی در خاکهای شنی با مقاومت ویژه بالای ۲۰۰۰ اهممتر، مقاومت نهایی به کمتر از ۱ اهم برسد.
در ایران، جایی که بیش از ۶۰٪ خاکها خشک یا نیمهخشک هستند، روشهای سنتی مانند میله ارت ساده یا صفحه مسی بدون بنتونیت اغلب مقاومت بالای ۱۰ اهم نشان میدهند و پس از چند ماه حتی به ۵۰ اهم هم میرسند. نحوه اجرای چاه ارت با بنتونیت این مشکل را به طور کامل حل میکند.
مراحل کامل و دقیق نحوه اجرای چاه ارت با بنتونیت (استاندارد ۱۴۰۴)
مطالعه اولیه خاک و تست مقاومت ویژه
با استفاده از روش Wenner یا دستگاه مگر اهممتر، مقاومت ویژه خاک (ρ) در عمقهای مختلف اندازهگیری میشود. این مرحله برای تعیین عمق چاه و حجم بنتونیت ضروری است.
حفر چاه
عمق معمول ۴ تا ۱۲ متر (بسته به خاک و موقعیت جغرافیایی) و قطر ۶۰ تا ۹۰ سانتیمتر. در پروژههای نور فن آداک، از حفاری مکانیزه با دستگاههای کملرزش استفاده میشود تا ساختار خاک اطراف آسیب نبیند.
نصب الکترود اصلی
در ابتدا صفحه مسی ۶۰×۶۰ سانتیمتر با ضخامت ۵ میلیمتر (استاندارد IEC) و یا میله مسی با قطر ۲۵ میلیمتر و پوشش قلع برای جلوگیری از خوردگی را آماده مینماییم و پس از آن سیم مسی ۳۵ یا ۵۰ میلیمتر مربع به آن متصل مینماییم و نهایتا دوغاب بنتونیت که در آن بنتونیت فعالشده با نسبت ۱ قسمت بنتونیت به ۳ قسمت آب
مخلوط با دستگاه همزن صنعتی تا رسیدن به ویسکوزیته ۴۰–۶۰ ثانیه (تست فانل) را آماده به ریختن مینماییم.
یاد آور میشود نور فن آداک از بنتونیت اکتیو با pH ۸–۱۰ و اندازه ذرات کمتر از ۲۰۰ مش استفاده میکند.
پر کردن چاه به روش لایهای
ابتدا ۵۰ سانتیمتر دوغاب بنتونیت ریخته میشود، سپس الکترود نصب و اطراف آن با دوغاب پر میشود. لایههای نازک خاک نرم (کمتر از ۲۰ سانتیمتر) برای جلوگیری از نشست اضافه میگردد.
تست نهایی و صدور گواهی
مقاومت باید کمتر از ۵ اهم (ترجیحاً زیر ۲ اهم) باشد. نور فن آداک پس از اجرا، تست با دستگاه مگر اهممتر انجام داده و گزارش رسمی خود را بهمراه گواهینامه یکساله ارائه مینماید.
مزایا و معایب نحوه اجرای چاه ارت با بنتونیت
مزایای اجرای چاه ارت
کاهش مقاومت تا ۹۰٪ نسبت به روشهای سنتی، حفظ رطوبت به مدت طولانی (بیش از ۴۰ سال بدون افت)، خودترمیمی: در صورت خشک شدن، با بارش دوباره فعال میشود، سازگاری با خاکهای شنی، رسی، شور و اسیدی، حفاظت عالی در برابر جریانهای سرگردان و صاعقه، عمر مفید بالای ۵۰ سال با مواد باکیفیت
برخی محصولات ما
معایب اجرای چاه ارت
هزینه اولیه مواد و اجرا ۲۰–۳۰٪ بالاتر از روش میلهای ساده، نیاز به زمان آمادهسازی دوغاب (حدود ۲۴ ساعت)، در خاکهای خیلی خشک، ممکن است نیاز به آبپاشی دورهای اولیه باشد، کیفیت بنتونیت وارداتی گران است (حدود ۱۸–۲۵ هزار تومان به ازای هر کیلو)، مقایسه کامل روشهای اجرای چاه ارت (جدول ۱۴۰۴)
| ⚡ نوع سیستم ارت | 🔌 مقاومت تقریبی | 💰 هزینه تقریبی (میلیون تومان) | ⭐ مزایای شاخص | ⚠️ معایب قابل توجه | 🛠️ روش اجرا |
|---|---|---|---|---|---|
| چاه ارت با بنتونیت | ۰.۵ تا ۲ اهم | ۵ تا ۲۰ | عملکرد پایدار، نیاز حداقلی به نگهداری، طول عمر بسیار بالا | هزینه اولیه نسبتاً زیاد | حفر چاه عمیق، نصب الکترود مسی، پر کردن اطراف با بنتونیت و خاک نرم، رطوبتدهی اولیه |
| میله ارت عمقی ساده | ۲ تا ۶ اهم | ۳ تا ۹ | نصب سریع، اقتصادی و در دسترس | خوردگی در خاک اسیدی، کاهش راندمان در بلندمدت | کوبش میله ارت بهصورت عمودی در زمین و اتصال مستقیم به شینه ارت |
| ارت صفحهای (Plate) | ۳ تا ۱۰ اهم | ۴ تا ۸ | توزیع مناسب جریان، عملکرد یکنواخت | نیاز به بازبینی دورهای، احتمال اکسیداسیون | دفن صفحه مسی یا گالوانیزه در عمق مناسب همراه با خاک اصلاحشده |
| مش مسی سطحی | ۵ تا ۲۰ اهم | ۲.۵ تا ۷ | کمهزینه، اجرای سریع و ساده | مقاومت بالا در خاک خشک و کمرطوبت | اجرای شبکه تسمه یا سیم مسی در عمق کم و اتصال منظم نقاط |
| چاه ارت با مواد شیمیایی | ۱ تا ۴ اهم | ۸ تا ۱۸ | کاهش سریع و محسوس مقاومت زمین | آلودگی محیط زیست، مواد سمی | حفر چاه، نصب الکترود و استفاده از مواد شیمیایی کاهنده مقاومت |
قیمت چاه ارت
| 🏗️ نوع پروژه | ⛏️ عمق چاه ارت | 🧱 حجم بنتونیت مصرفی | 💰 قیمت تقریبی (میلیون تومان) |
|---|---|---|---|
| ساختمان مسکونی (۱–۲ طبقه) | ۴ تا ۶ متر | ۲۰۰ تا ۳۵۰ کیلوگرم | ۵ تا ۹ |
| برج مسکونی یا تجاری | ۶ تا ۱۰ متر | ۴۰۰ تا ۷۰۰ کیلوگرم | ۱۲ تا ۲۲ |
| پروژههای صنعتی و کارخانهها | ۸ تا ۱۵ متر | ۸۰۰ تا ۱۵۰۰ کیلوگرم | ۲۵ تا ۴۵ |
| نیروگاه خورشیدی یا بادی | ۱۰ تا ۲۰ متر | بیش از ۱۵۰۰ کیلوگرم | ۵۰ تا ۹۰ |
چرا نور فن آداک بهترین انتخاب برای اجرای چاه ارت با بنتونیت است؟
| 🏷️ شرکت / برند | 🧪 کیفیت مواد مصرفی | ⚙️ تکنولوژی اجرا | 💰 قیمت نسبت به بازار | 🛡️ گارانتی و خدمات پس از فروش |
|---|---|---|---|---|
| نور فن آداک | بسیار بالا (مطابق IEC 62561) | تزریق بنتونیت اکتیو تحت فشار | متوسط رو به بالا | ۱۰ سال گارانتی + تست و پایش سالانه |
| شرکتهای داخلی متفرقه | متوسط | روشهای اجرایی نیمهسنتی | پایین | ۱ تا ۲ سال گارانتی محدود |
| Schneider Electric / ABB | عالی | تکنولوژی بسیار پیشرفته و صنعتی | ۲.۵ تا ۳.۵ برابر قیمت بازار | گارانتی بینالمللی |
| شرکتهای چینی وارداتی | متوسط تا پایین | اجرای ساده و حداقلی | پایین | فاقد گارانتی معتبر |
آخرین تکنولوژیهای روز دنیا در سیستم ارتینگ(۱۴۰۴–۲۰۲۵)
سیستم ارتینگ ساختمان
- بنتونیت هیبریدی نانو-گرافنی: کاهش مقاومت تا ۹۵٪ (تحقیقات IEEE 2024)
- سیستمهای ارتینگ هوشمند IoT: سنسورهای آنلاین مقاومت، دما و رطوبت (شرکت Ground Control)
- الکترودهای کامپوزیتی با پوشش نانوکریستال: عمر ۱۰۰ سال بدون خوردگی (تحقیقات دانشگاه MIT)
- مشهای رسانای پلیمری بدون چاه: نصب در ۱ روز، مناسب مناطق شهری (DEHN آلمان)
- مواد کاهنده مقاومت بیولوژیکی: جایگزین مواد شیمیایی سمی (تحقیقات دانشگاه توکیو ۲۰۲۵)
نور فن آداک در حال حاضر از بنتونیت اکتیو و تزریق تحت فشار در تمام پروژههای خود استفاده میکند و در فاز بعدی، آماده ورود به تکنولوژیهای هوشمند و هیبریدی است.
نتیجهگیری نهایی
نحوه اجرای چاه ارت با بنتونیت اگر چه یکی از راه های ایجاد ارتینگ و مدلهای ان است اما یک روش جواب پس داده و عالی است. زیرا این شیوه نحوه اجرای چاه ارت با بنتونیت نه تنها یک روش فنی، بلکه یک سرمایهگذاری بلندمدت برای ایمنی، پایداری و کاهش هزینههای نگهداری است. در شرایط آب و هوایی ایران، این روش به عنوان بهترین و مطمئنترین راهکار شناخته میشود.
